Netfabb от Autodesk — это программное обеспечение для организаций, которые используют 3D печать в своих бизнес процессах и создают изделия уникальными свойствами, возможными только при аддитивном производстве.
Популярный среди инженеров в аэрокосмической, тяжелой промышленности, автомобилестроении и здравоохранении, Netfabb предлагает набор инструментов для оптимизации повседневной работы. Функции программного обеспечения для анализа файлов деталей и моделирования предназначены для того, чтобы ваши детали и компоненты не только печатались точно так, как ожидалось, но и работали соответствующим образом.
С января 2021 года Autodesk добавила инструменты Netfabb в семейство решений Autodesk Fusion 360. Подписчики Netfabb по-прежнему будут иметь доступ к своим продуктам Netfabb, но теперь они также получат дополнительные преимущества Fusion 360 и всех его возможностей, поддерживающих моделирование, производство, документирование и многое другое. Для многих пользователей Netfabb это новое предложение предоставляет расширения Additive Build Extension и Additive Simulation Extension для Fusion 360 без дополнительной оплаты. Кроме того, пользователи Netfabb получат доступ к Fusion 360 Team и HSMWorks.
Основное внимание в обновлении 2022 года, выпущенном 7 октября, было направлено на усиление интеграции с 3D-принтерами, которые теперь включают EOS, Mimaki, Stratasys Origin One, Aconity 3D, ExOne X1 160 Pro и другие, что упрощает подготовку ваших заданий на 3D печать.
Оптимизация конструкции для аддитивного производства
Поскольку аддитивное производство позволяет производить детали с уникальными характеристиками, такими как внутренние решетчатые структуры и сложная геометрия, которые невозможны при любом другом типе производства, Netfabb дает инженерам возможность полностью переосмыслить конструкцию детали.
Однако многие изделия сегодня не изготавливаются методом 3D-печати, в основном это литье, ковка или обработки на станках с ЧПУ. Но цифровые файлы, традиционных методов, отлично печатаются в 3D принтерах, но вы не получите максимальную отдачу от своей детали или не доведете ее до наивысшего потенциала, если она не включает в себя уникальные функции. Netfabb позволяет вам брать существующие цифровые файлы и переделывать их для аддитивного производства с помощью надежного меню функций автоматической оптимизации и ручных инструментов.
Например, вы можете сделать детали полыми, чтобы значительно уменьшить вес, тогда как литье под давление не предлагает такой возможности. Вы можете объединить в одну сборку, детали, которые при обработке с ЧПУ должны были изготавливаться по отдельности. Вы можете добавить текстуру поверхности, например логотипы, когда в традиционных методах производства они должны наноситься на отдельном этапе, после изготовления.
Netfabb может обработать ваш цифровой файл детали и создать его новые версии, оптимизированные по жесткости и весу, в зависимости от нагрузок и ограничений. Задача состоит в том, чтобы сохранить конструктивные характеристики при уменьшении веса детали с учетом ограничений 3D печати. Утилита оптимизации Netfabb используется для улучшения конструкции с использованием двух разных подходов, — оптимизация решетки и оптимизация топологии. Optimization Utility поддерживает интеграцию с Autodesk Nastran FEA, который представляет собой инструмент анализа методом конечных элементов, используемый для анализа линейных и нелинейных напряжений, динамики и характеристик теплопередачи конструкций и механических компонентов.
Для интегрированного анализа производительности, другими словами, чтобы проверить, как оптимизированная конструкция будет работать в определенных условиях, Netfabb включает встроенный инструмент моделирования Autodesk Nastran.
Исправление ошибок 3D файлов и подготовка к печати

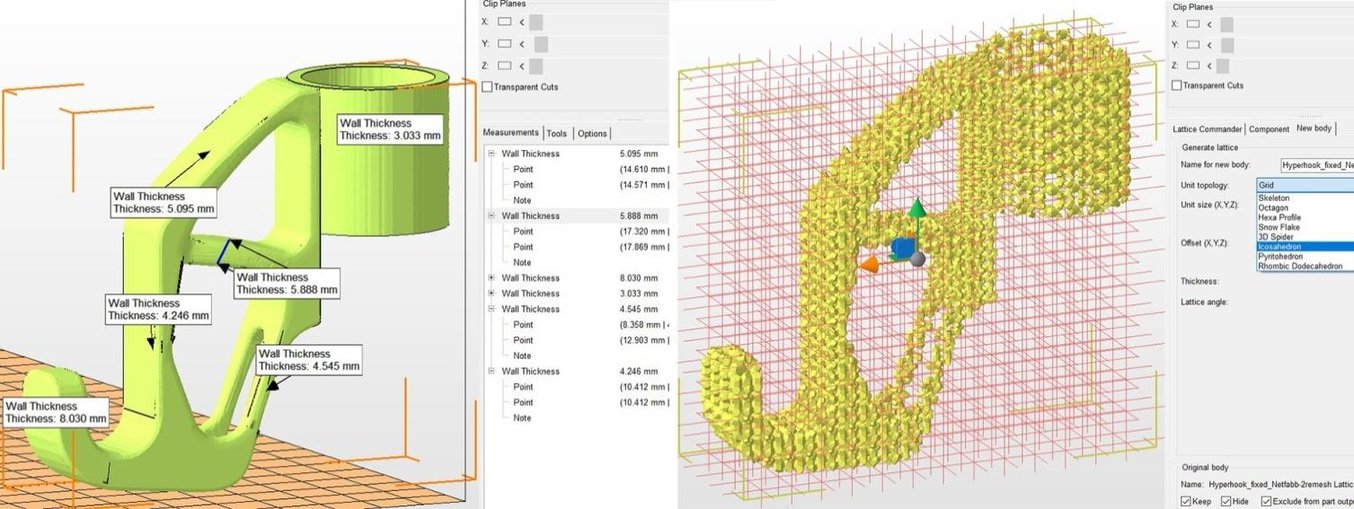

Netfabb отличает от обычных программы для исправления файлов STL файлов, его способность импортировать данные практически из любой САПР/CAD (Solidworks, NX, Inventor и другие) и быстро анализировать детали на пригодность к 3D печати, время печати, предполагаемый расход материалов и возможная стоимость в зависимости от того, какой именно тип принтера используется.
Если обнаружены ошибки, Netfabb предлагает меню вариантов исправления. Вы можете увидеть негативные отзывы о Netfabb в Интернете, основанные на том, что пользователи не хотят платить 30 долларов в месяц за средство для исправления файлов и они могут быть правы, но Netfabb — это гораздо больше, чем средство для исправления файлов, говоря об исправлении файлов, давайте посмотрим, как это делает Netfabb.
В 3D-модели могут быть ошибки, которые часто не представляют большой проблемы, например, если файл отправляется на фрезерный станок с ЧПУ, но могут помешать его правильной печати на 3D-принтере. Цифровой файл может иметь пустоты в сетке, несвязанные границы и ошибки в ориентации, среди прочих проблем. Ваш файл также может нуждаться в восстановлении для печати с использованием определенной технологии (FDM, SLS и т. д.) и на определенных принтерах (HP, Stratasys, Formlabs и т. д.).
Netfabb принимает все это во внимание и анализирует цифровые файлы на наличие всех распространенных ошибок, предоставляя вам возможность разрешить программе автоматически исправлять проблемы или сделать это вручную. Вы можете сэкономить время, создав сценарии для применения пользовательских исправлений к общим проблемам, обнаруженным в ваших файлах, исправления сотен деталей одновременно и настройки сетки для более детальной печати.
Возможности 3D моделирования в Netfabb
Инструмент Netfabb Simulation — это дополнительный компонент, предназначенный для повышения надежности, предсказуемости и воспроизводимости деталей. Netfabb Ultimate имеет ограниченные встроенные возможности моделирования.
Возможности Netfabb Simulation включают следующие функции:
- прогнозировать реакцию деталей на тепло и механическое воздействие, чтобы уменьшить количество брака при сборке и тестировании
- создавать файлы PRM на основе выбранного материала и параметров процесса для повышения точности
- возможность моделировать процесс 3D печати сплавления в порошковом слое, чтобы может определить потенциальные причины брака
- зафиксировать взаимодействие между моделью и неровностями стола 3D принтера
- выявить возможные сбои при печати, которые могут привести к повреждению оборудования
- оптимизировать расположение опорных конструкций

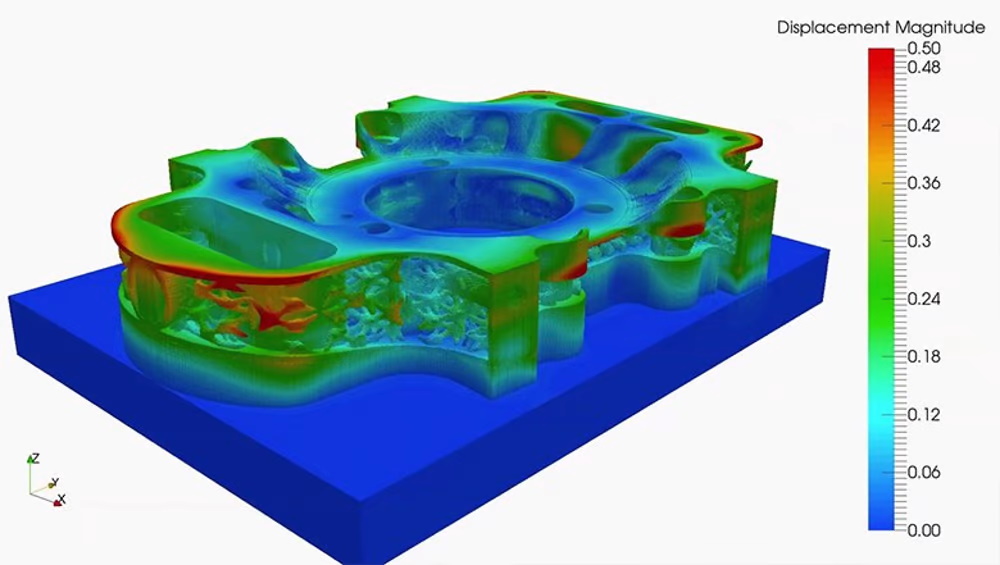

- предсказать, как будут деформироваться металлические детали, изготовленные методом аддитивного производства
- компенсировать искажения для достижения желаемой формы после 3D печати
Опорные конструкции Netfabb
Модуль опорные конструкции Netfabb доступен на уровнях подписки Premium и выше, хотя некоторые функции доступны и в стандартной и бесплатной версиях. Модуль предоставляет интерфейс для анализа потребностей в поддержках для ваших деталей, создания и редактирования, а также просмотра результатов.

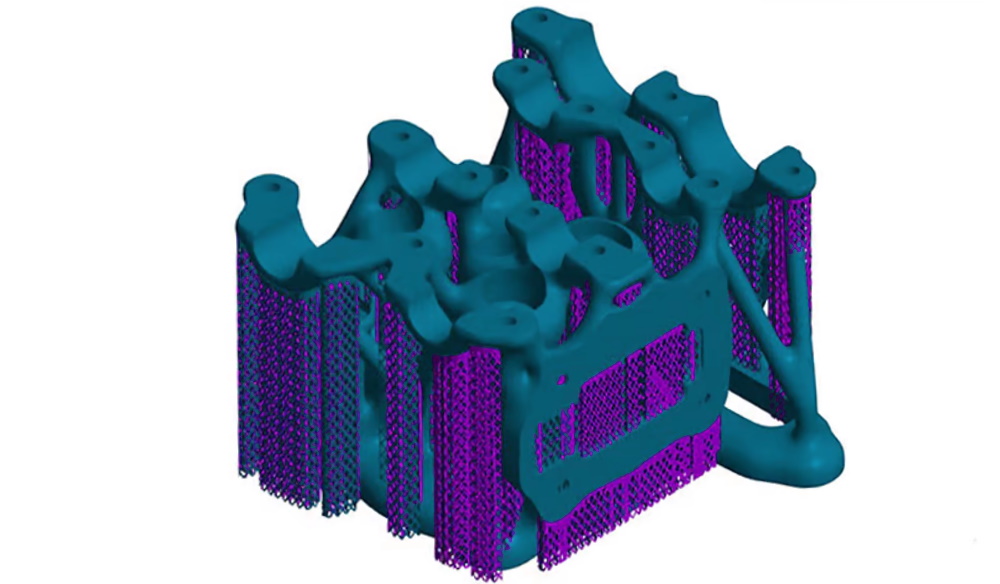

Netfabb обеспечивает гибкое применение опор. Вы так же, можете выбрать автоматическое формирование поддерживающих конструкций. Netfabb по умолчанию обрабатывает параметрические опоры, окрашивая их в фиолетовый цвет. Как только ваш файл детали оптимизирован и добавлены опоры, он почти готов для 3D печати.
Netfabb позволяет упаковывать детали по оптимальной форме в объем области сборки 3D принтера, чтобы максимально использовать пространство и печатать как можно больше деталей одновременно, сокращая время и используемые материалы. Обновление 2021 года включает в себя два новых 3D упаковщика: один основан на моделировании движения деталей под действием силы тяжести, а другой сортирует по размеру и сначала упаковывает крупные детали, а затем средние и мелкие детали, чтобы лучше использовать доступное пространство.
Новое в Netfabb 2022
Netfabb 2022, был выпущен 7 октября 2021 года. Самый большой набор улучшений, обнаружен в функциях создания поддержек, позволяет уменьшить общее количество необходимых поддержек.
Функция проекции верхней поверхности позволяет вам выбрать верхнюю часть поверхности для проецирования поддержки, чтобы уменьшить объем поддержек, не позволяя опорам опускаться до платформы. Для стержневых опор теперь можно выбрать «органическое разветвление», которое создает древовидные структуры, или новое «умное разветвление» для меньшего количества опор.

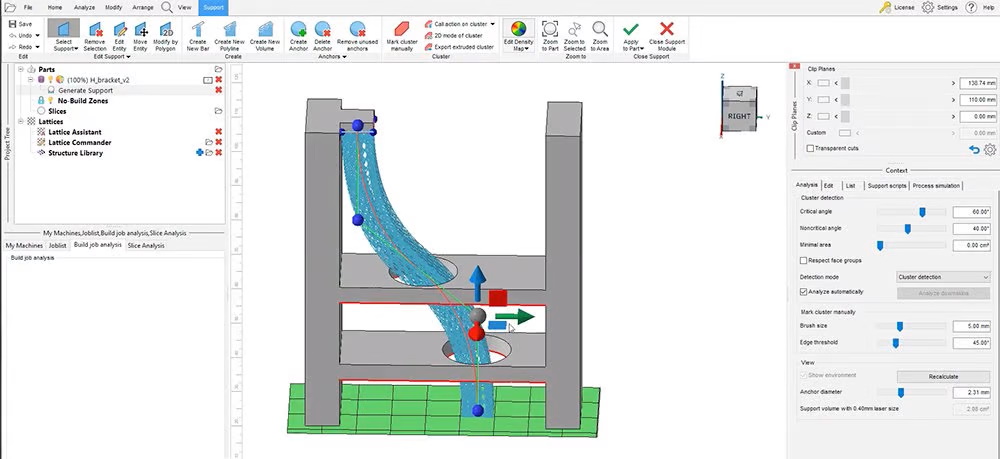

Еще одно усовершенствование поддержки позволяет проецировать опоры объемов вдоль сплайна, что может быть особенно полезно, чтобы избежать поддержки между частями или наклона опорной конструкции. Также есть новая функция, которая позволяет удалять все опоры выше или ниже высоты Z, поэтому вы можете создавать различные опоры ближе к столу, чтобы обеспечить лучшее соединение с платформой. Но, вероятно, лучшее — это возможность создавать опорные конструкции для одной детали, а затем просто копировать их на все остальные подобные детали на рабочей пластине, независимо от их Z-ориентации.
На ежегодных мероприятиях Autodesk University в октябре исполнительный вице-президент компании Скотт Риз объявил, что предстоящие расширения Product Design Extension и Simulation Extension, запланированные на начало 2022 года, предоставят пользователям передовые инструменты проектирования продуктов для автоматизации создания сложных функций, таких как решетки и шаблоны, управляемые алгоритмами, которые в противном случае требуют много времени для создания с использованием традиционных методов 3D-моделирования.
Расширение моделирования в Fusion 360 предоставит пользователям неограниченный доступ к существующим возможностям моделирования под зонтиком полного доступа. Ранее возможности моделирования были доступны только на основе оплаты по мере использования. Теперь дизайнеры и инженеры могут выбрать вариант, который лучше всего подходит для них, чтобы изучить дополнительные способы снижения веса, стоимости материалов и повышения производительности продукта.
Цена и системные требования
Netfabb доступен в виде бесплатной 30-дневной пробной версии, а затем в трех версиях: Standard, Premium и Ultimate. Netfabb Simulation является дополнительной утилитой и ее цена не публикуется. У Netfabb есть бесплатное, но ограниченное по времени предложение для студентов и преподавателей.
По состоянию на январь 2021 года Netfabb включает Fusion 360, поэтому, если у вас есть подписка на Fusion 360, у вас есть доступ ко многим, но не ко всем функциям Netfabb.
Fusion 360 с программным обеспечением Netfabb, доступным в версиях Premium или Ultimate, а также Netfabb Local Simulation, включает в себя эффективные возможности подготовки сборки, а также инструменты для оптимизации проектов и моделирования процессов аддитивного производства металлов.
Netfabb Standard теперь называется «Fusion 360 with Netfabb Standard». Это предложение доступно только при продлении для существующих клиентов. Цена 240 долларов в год.
- Импорт форматов 3D-файлов, включая STL и 3MF, а также файлы из ведущих программ САПР.
- Подготовка и модификация деталей для производства
- Автоматизируйте анализ и восстановление файлов
- Базовая 3D упаковка
Netfabb Premium. Доступно как часть Fusion 360 с Netfabb Premium. Цена 4635 долларов в год.
- Расширенная поддержка сборки
- Создание сложных решетчатых структур
- Подготовка деталей к постобработке
- Включает подписку на Fusion 360 с технологией генеративного проектирования.
- Усовершенствованная 3D-упаковка
Netfabb Ultimate. Доступно как часть Fusion 360 с Netfabb Ultimate. Цена $13 790+ в год.
- Автоматизация с помощью сценариев Lua
- Усовершенствованная траектория
- Оптимизация решетки
- Усовершенствованная 3D-упаковка
- Сервер приложений Netfabb
Netfabb доступен только для Windows, но не для Mac.Системные требования для Netfabb 2022
- Операционная система Microsoft Windows 10 64-разрядная или 8.1 64-разрядная. Если вы запустите «Fusion 360 с Netfabb», он также будет работать на Apple macOS Big Sur 11.x; Каталина 10,15; и Мохаве v10.14.
- Примечание. 32-разрядная версия Windows или более старые платформы Windows, а также Linux или любая другая ОС от Apple не поддерживаются.
- Тип процессора Intel Core i5 (2,8+ ГГц) с 8 ядрами Память 64 ГБ оперативной памяти
- Видеокарта с поддержкой OpenGL 3.3 выделенная видеокарта на 2 Гб
- Разрешение экрана 1920 x 1080 минимум
- Сетевая карта Требуется для сетевой установки с лицензией FlexLM Среда выполнения Java 1.8u25 64-разрядная или новее, 32-разрядная версия Java больше не поддерживается.
- Системные требования для локального моделирования Microsoft Windows 10, 64-разрядная версия Microsoft Windows 8.1, 64-разрядная версия
- Linux CentOS 8, 64-разрядная версия
- Linux CentOS 7.4, 64-разрядная версия
- Linux Red Hat 8, 64-разрядная версия Linux Red Hat 7.4, 64-разрядная версия
