Лучшие материнские платы управления для 3D принтеров

Плата контроллера — это мозг любого 3D-принтера. Она отвечает за функционирование 3D-принтера, обрабатывает всю логику 3D-печати, анализирует файлы Gcode, регулирует температуру и управление движением экструдера.

В последнее время платы контроллеров стали не только более мощными, но и более функциональными, предлагая новые функции, двигая индустрию 3D-печати вперед.

Наш рейтинг основывался в первую на:

• Производительности: вне зависимости от того планируете ли вы заменить или обновить свою плату, вам нужно получить мощный процессор, который сможет справиться с последним достижениями в области 3D печати.
• Популярности: Более популярные платы управления как правило более надежны и имеют большое сообщество пользователей, где рассматриваются наиболее частые проблемы и их решения

Нужно учитывать множество факторов, решая, какая плата управления подходит именно вам. Вот четыре особенности, которые существенно влияют на производительность плат управления:

Процессор платы управления 3D принтера

Скорость и архитектура процессоров основные характеристик данного узла платы управления. 32-разрядные процессоры обычно имеют больше памяти для запуска более крупных микропрограмм, которые могут предоставить больше функций для упрощения работы и повышения качества печати.

Платы с 8-битными процессорами не могут полностью запускать прошивки, такие как Marlin 2.0, поскольку у них недостаточно памяти для использования всех функций прошивки. Однако, если вы отключите некоторые функции (например, выравнивание стола и чтение карты Micro SD), вы можете запустить эту прошивку на 8-битных платах. Чтобы отключить эти функции, вам нужно будет добавить // перед кодом, разрешающим эти функции.

Отключение определенных функций сэкономит достаточно памяти платы для обработки других функций. Это предотвращает разгон материнской платы, который может привести к таким проблемам, как перегрев.

Порты для драйверы шаговых двигателей платы управления 3D принтера

Драйверы шагового двигателя — это узлы, которые регулируют мощность, подаваемую на шаговый двигатель. При этом драйверы шаговых двигателей ограничивают количество рывков и вибрации, создаваемых двигателями при изменении направления движения, тем самым снижая шум 3D принтера.

Некоторые платы имеют встроенные драйверы шагового двигателя, другие имеют порты для драйверов шагового двигателя, так что вы можете добавить свои собственные или заменить в их в случае если они сгорят. В процессе 3D печати сильнее всего нагреваются именно эти узлы 3D принтера. Чем эффективнее драйверы шагового двигателя на плате, тем тише работает ваш 3D принтер. На данный момент наиболее тихие TMC 2208.

Порты платы управления 3D принтера

Учитывайте, больше портов означает больше возможностей.

Основное внимание уделяется количеству портов. Чем больше портов, тем лучше. Они позволяют вам добавлять функциональные возможности к вашему принтеру, такие как добавление нескольких экструдеров, автоматический датчик выравнивания стола, такой как BLTouch, еще один двигатель оси Z и т.д.

Вот некоторые порты на платах управления:

Порты для концевых выключателей: эти порты позволяют добавлять концевые ограничители, которые представляют собой выключатель, расположенный на конце одной из осей X, Y и Z. Также есть концевые выключатели, которые предотвращают сход с рельсов или заклинивание компонентов принтера, прикрепленных к осям, на конце оси.
Порты для управления вентиляторами и охлаждением: на Ender 3 к материнской плате подключены три охлаждающих вентилятора: по одному для материнской платы, экструдера и распечатываемой модели. Также есть вентилятор для блока питания, но он не подключен к плате. В дополнение к выделенным портам для вентиляторов на некоторых материнских платах есть выходные порты 12/24 В, в которые можно установить дополнительный вентилятор.
Порты для датчика нити: на некоторых материнских платах есть специальный порт для датчика нити, который, как следует из названия, определяет, когда нить застряла.
Подсветка RGB: на некоторых платах есть порты для систем освещения красный-зеленый-синий (RGB), которые подсвечивают ваш 3D принтер. Это удобно для удаленного мониторинга через веб-камеру. Они также просто делают ваш принтер очень крутым.
Порты для термистора: термисторы необходимы как для экструдера, так и для нагреваемого стола 3D принтера. Количество портов термистора на плате обычно совпадает с количеством нагревательных элементов на плате. Следовательно, модернизация для двойного экструдера потребует большего количества портов для термисторов.
Порты для TFT-дисплея: жидкокристаллический дисплей на тонкопленочных транзисторах (TFT) — это тип ЖК-экрана, который часто поддерживает сенсорные функции. Порт, в котором установлен TFT-дисплей, позволяет с легкостью исследовать цифровое меню вашего принтера и перемещаться по нему.

Передача данных

Подключение плат управления или варианты интерфейса также являются важными факторами, поскольку именно они взаимодействуют с материнской платой. Они часто существуют в виде: слотов для карт SD (или Micro-SD), портов Mini- или Micro-USB, портов Ethernet или модулей Wi-Fi.

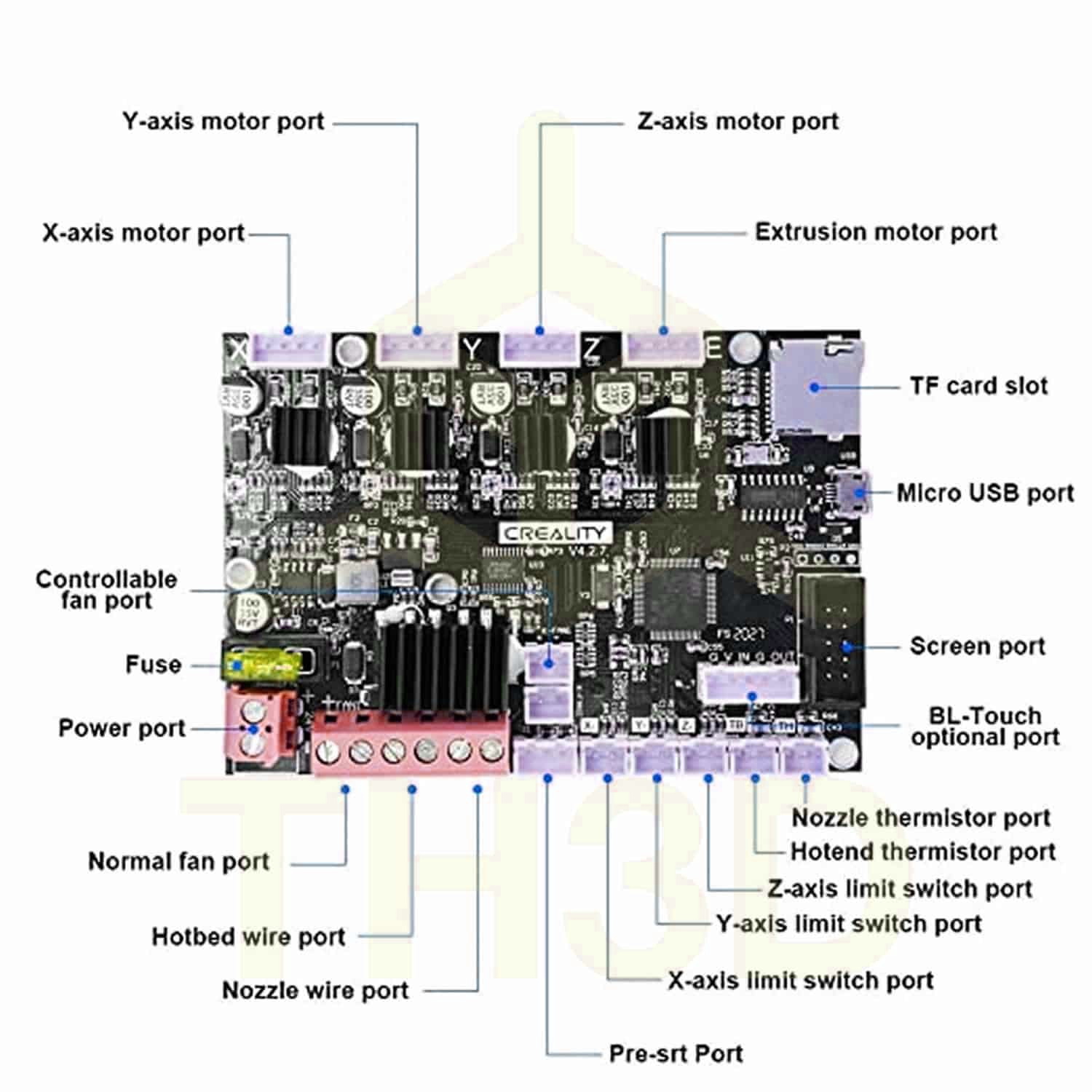

Плата управления Creality V4.2.7

Помимо 3D-принтеров, Creality производит собственные материнские платы для 3D принтеров. Официальная плата Creality V4.2.7 — это тихая версия их платы V4.2.2. Плата V4.2.7 с 32-битным процессором является значительным обновлением линейки плат V1.

V4.2.7 оснащен драйверами шагового двигателя TMC2225, что способствует более тихой работе принтера. Он имеет все необходимые порты для стандартного Ender 3, а также порты для выравнивания стола (BLTouch) и датчиков нити. В качестве меры безопасности также есть предохранитель, чтобы предотвратить повреждение платы, но некоторые пользователи сообщают, что независимо от предохранителя плата иногда выходит из строя и начинает дымиться.

Плата совместима с Marlin 2.0, а прошивку можно обновить с помощью слота для карт Micro-SD. Вы также можете связываться с принтером, отправляя Gcode команды через порт Micro-USB на плате.

• Стоимость: ~ 40 $
• Разрядность: 32
• Встроенные драйверы двигателей: TMC2225
• Обновление прошивки: Micro-SD карта
• Подключения: Micro-USB, Micro-SD карта
• Порты: 4 двигателя, 2 термистора, 3 ограничителя, 3 вентилятора, BLTouch, датчик нити

Материнская плата Creality V4.2.7 может быть похожа по своей общей цели на исходную линейку материнских плат Creality, но между платами V1 и V4 есть некоторые явные различия. Ниже основные особенности платы V4.2.7, которых нет у плат V1:

• Прямые порты для обновления датчика BLTouch и биения нити
• 32-битный процессор с большим объемом флэш-памяти
• Слот для карт Micro-SD с предустановленным загрузчиком
• Интерфейсный порт Micro-USB
• Предохранитель электробезопасности
• Интегрированные шаговые двигатели TMC2225

Эти функции позволяют вам интегрировать больше функций на плате V4.2.7 для вашего 3D-принтера.

Наиболее очевидное различие между платами V1 Creality и V4.2.7 — это дополнительные порты на новой плате. Эти порты включают 5-контактный порт для автоматического выравнивания стола 3D принтера, такого как BLTouch, а также 3-контактный порт для добавления датчика нити. Эти порты позволяют легко модернизировать ваш принтер без необходимости использования расширителя портов, такого как 27-контактная плата, которая ранее была необходима для подключения BLTouch.

Хотя вы и сможете легко подключить новые функции, вам также необходимо обновить прошивку, чтобы принтер распознал и использовал их. Раньше для обновления прошивки требовался либо разъем ISP-to-USB, либо загрузчик, такой как Arduino Uno. Creality убрала порт ISP для V4.2.7, но предварительно установила на плате загрузчик, так что вы можете обновлять прошивку только с помощью карты Micro-SD. На новых платах все, что вам нужно сделать, это добавить BIN-файл прошивки на карту Micro-SD, и принтер обновится сам!

V4.2.7 использует 32-битный процессор STM, хорошее обновление по сравнению с 8-битным процессором ATMega2560 в V1. 32-разрядный процессор и увеличенное пространство флэш-памяти позволяют запускать быстрее более ёмкие прошивки.

Раньше 8-битные материнские платы не могли должным образом обрабатывать прошивку Marlin 2.0 со всеми активированными функциями. Это привело к тому, что пользователям приходилось отключать определенные функции, такие как слот для карт Micro-SD, для экономии памяти платы. С платами V4 более мощный процессор и дополнительное пространство означают, что вы можете использовать полнофункциональный пакет прошивки Marlin 2.0 без ограничений.

Плата V4.2.7 поставляется с драйверами шагового двигателя TMC2225, которые, как мы уже обсуждали, они значительно снижают шум 3D принтера. Хотя для кого-то эта функция может показаться не очень важной.

Безопасность

V4.2.7 также включает предохранитель системной платы, которого нет у плат V1 Creality. Большинство блоков питания, например те, которые используются в принтерах Creality, имеют встроенный предохранитель. Однако это предотвращает только проблемы с источником питания, а не электрические проблемы на материнской плате. Теперь на плате V4.2.7 есть собственный предохранитель, который помогает снизить риск возникновения проблем с электроникой или возгорания самой материнской платы.

Некоторые пользователи заметили, что для установки BLTouch используемые порты различаются в зависимости от того, какую прошивку вы используете. Как сообщается, подключение проводов Z-датчика к неправильным портам (например, к концевому упору оси Z, а не указанному порту) привело к появлению дыма на плате, несмотря на предохранитель. Хотя предохранитель является хорошей дополнительной функцией безопасности, он явно не предотвращает всех проблем, поэтому при обновлении принтера следует обратить внимание на это.

Помимо всех замечательных новых функций, есть несколько моментов, не изменившихся по сравнению с платами V1:

• Порты драйвера шагового двигателя для осей X, Y, Z и Экструдера
• Винтовые порты для питания
• Ввинчивающиеся отверстия для экструдера и нагревателя стола 3D принтера
• Винтовые порты для вентилятора, который всегда должен быть включен
• 2-контактные порты для термистора стола и термистора экструдера
• 2-контактные порты для двух вентиляторов
• 2-контактные порты для трех ограничителей (X, Y, Z)
• Порт для ЖК-дисплея (2 x 5 контактов)

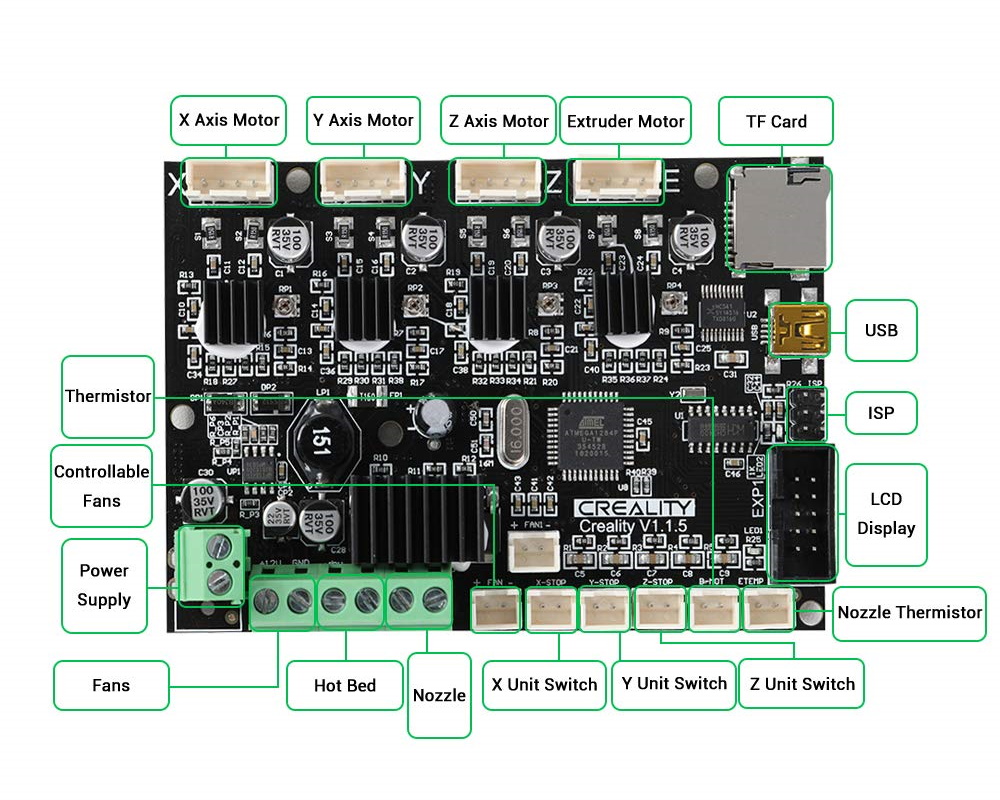

Плата управления Creality V1.1.5

Еще одна официальная материнская плата Creality — Creality V1.1.5, бесшумная версия стандартной платы Melzi. Несмотря на некоторые ограничения, это очень стабильная плата с минимальным количеством неисправностей.

V1.1.5 поставляется со встроенными драйверами TMC2208. Имея только необходимые порты для Ender 3, вы не можете модернизировать плату для включения дополнительных функций без использования внешней платы. Поскольку он имеет 8-битный процессор, вам, возможно, придется прибегнуть к упомянутым выше рекомендациям для запуска более ёмких прошивок.

Что касается подключения, вы можете связываться с этой платой, используя порт Mini-USB, карту Micro-SD и порт подключения ISP. Чтобы обновить прошивку принтера, вам нужно будет использовать порты ISP или Mini-USB вместе с загрузчиком на таком устройстве, как Arduino Uno.

• Стоимость: ~ 40 $
• Разрядность: 8
• Встроенные драйверы двигателя: TMC2208
• Обновление прошивки: ISP или Mini-USB
• Подключения: Mini-USB, Micro-SD карта, ISP
• Порты: 4 двигателя, 2 термистора, 3 ограничителя, 3 вентилятора

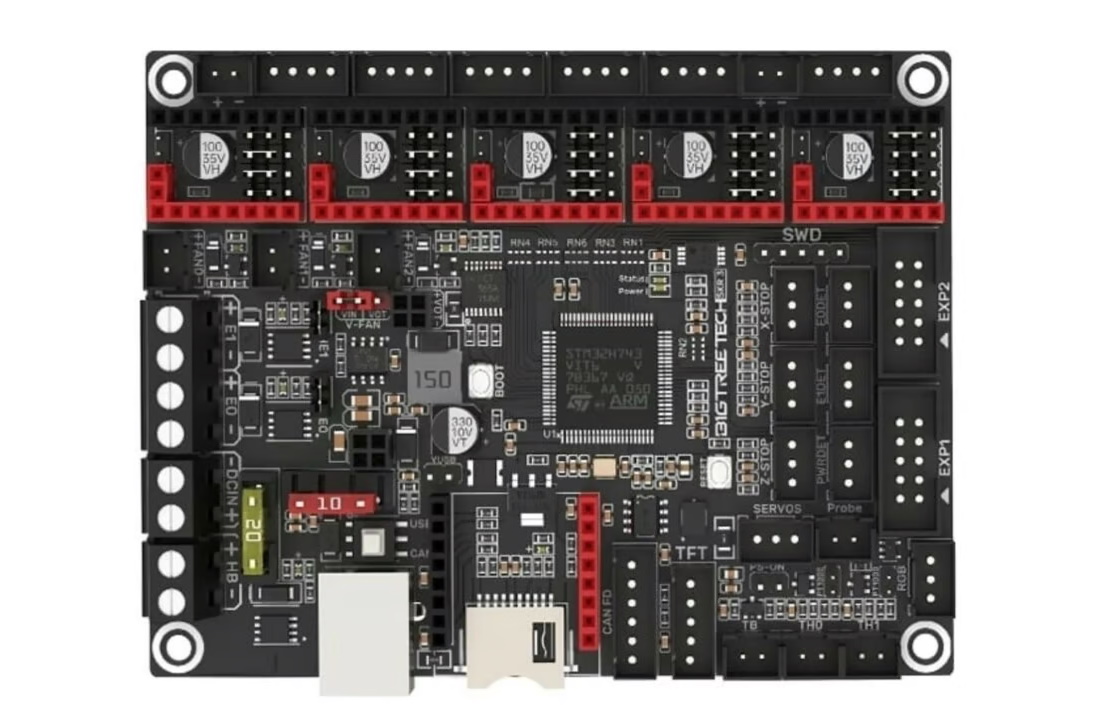

Плата управления SKR 3

В то время как SKR Mini E3 предназначена для использования только в 3D принтерах Creality, SKR 3.0 нацелен на универсальность. Его легко адаптировать к большинству существующих принтеров без лишних усилий. SKR 3.0 - преемник SKR 2.0, который обладает процессором Cortex-M7 с тактовой частотой 480 МГц и улучшенным выходным током в 5 А. Благодаря этой последней особенности пользователь может питать все виды модулей и расширений, включая Raspberry Pi. Кроме того, SKR 3.0 обеспечивает лучшую охлаждение MOSFET и защиту термистора, а также имеет три регулируемых адресуемых подключения вентиляторов с регулируемым напряжением. Он также предназначен для подключения термисторов PT100 без использования внешних модулей. Wi-Fi также поддерживается, но для его использования требуется отдельно приобретаемый модуль расширения.

Эта плата позволяет полностью управлять UART для пяти драйверов Trinamic (которые не входят в комплект), а также осуществлять двойную экструзию прямо с места в карьер. Вариант EZ имеет те же функции и характеристики, однако он включает инновационную систему крепления драйверов, позволяющую быстро менять их местами.

• Микроконтроллер: STM32H743VIT6
• Подключение: 2 x USB, карта MicroSD
• Входная мощность: от 12 до 24 В
• Встроенные драйвера: Нет
• Цена: ~$65

Плата управления MKS Gen L

Эта плата совместима с некоторыми драйверами Trinamic (TMC2100, TMC 2209, TMC2130), а версия 2.0 предоставляет перемычки для более простой настройки режима UART в этих драйверах. Что касается портов и возможностей подключения, серия MKS Gen L имеет примерно те же характеристики, что и другие платы в этом списке, но только по гораздо более низкой цене.

• Микроконтроллер: совместимый с Arduino Mega
• Разрядность: 8
• Подключение: USB
• Входная мощность: 12 или 24 В
• Встроенные драйверы: Нет
• Цена: ~ 22 доллара

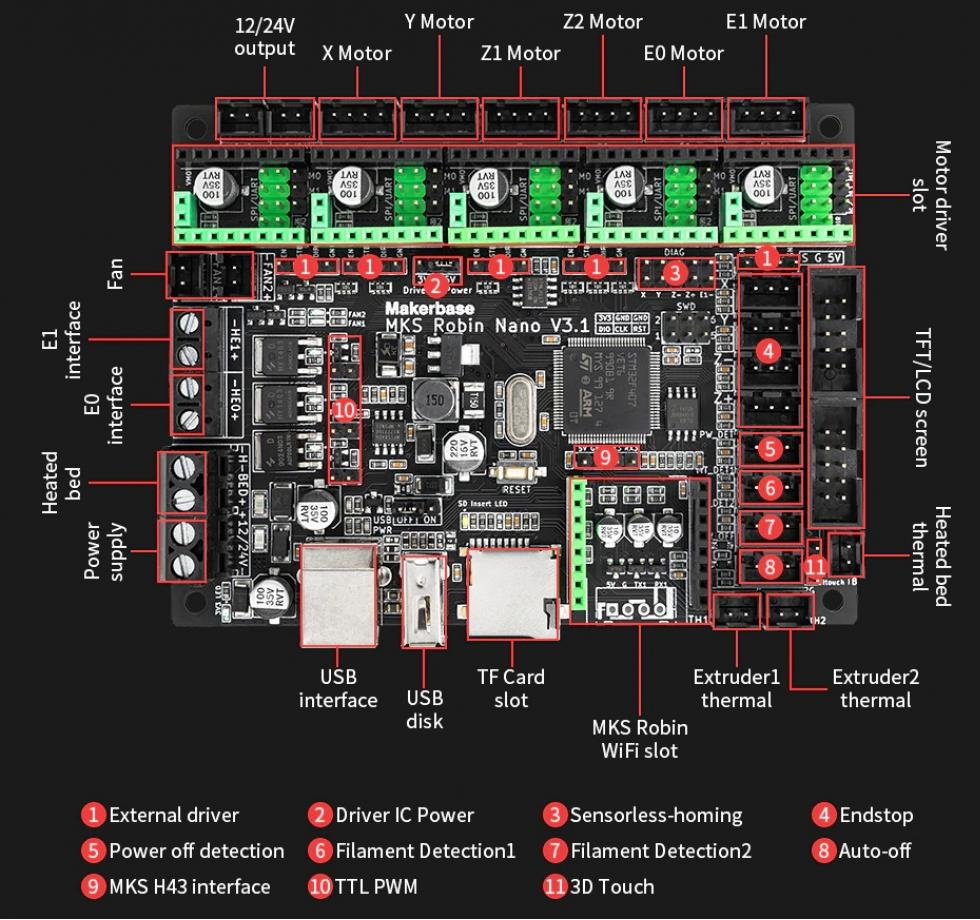

Плата управления MKS Robin Nano V3.1

Несмотря на то, что мы рассмотрели платы среднего и высокого класса, необходимо упомянуть и бюджетный вариант для тех, кто его ищет. Иногда вам может потребоваться не первоклассный контроллер, а более дешевый 32-разрядный контроллер, чтобы обновить вашу старую 8-разрядную материнскую плату. Для тех, кто хочет это сделать, поможет Makerbase Robin Nano V3.1.

Установив на плате STM32F407VET6 с тактовой частотой 168 МГц, можно использовать два нагревателя горячего конца, два вентилятора, модуль Wi-Fi и пять шаговых двигателей. Помимо этого, на ней имеется обычные вводы-выводы для датчиков и периферийных устройств. С точки зрения безопасности, последняя версия V3.1 включает защитные диоды Шоттки для каждого термистора и диод TVS для входа питания. Однако, на плате нет сменных предохранителей, только накладные. Плата полностью совместима с драйверами UART и STEP/DIR, такими как TMC2209 или TMC2225, и поддерживает различные TFT-экраны.

• Микроконтроллер: STM32F407VET6
• Соединения: Micro-USB, карта MicroSD, Ethernet (опционально)
• Входная мощность: от 12 до 24 В
• Встроенные драйвера: Нет
• Цена: ~$38

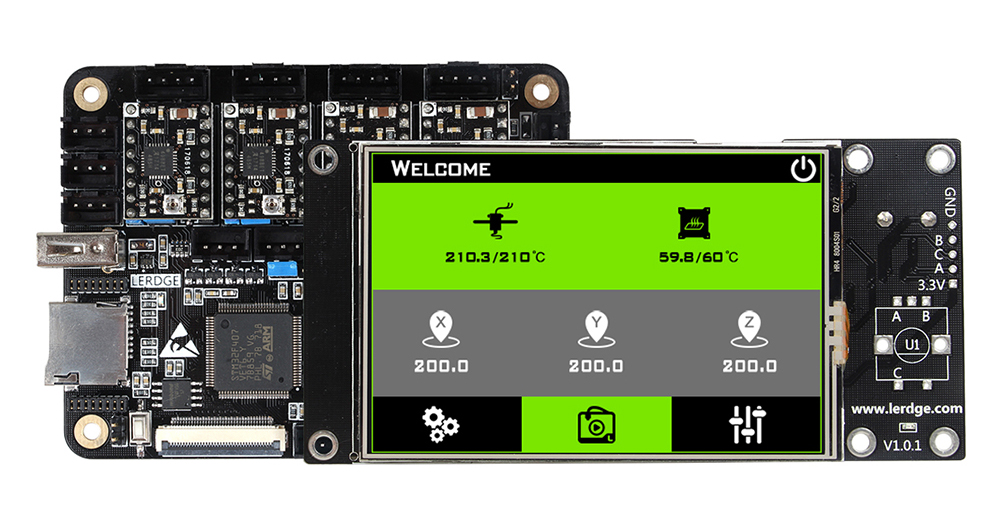

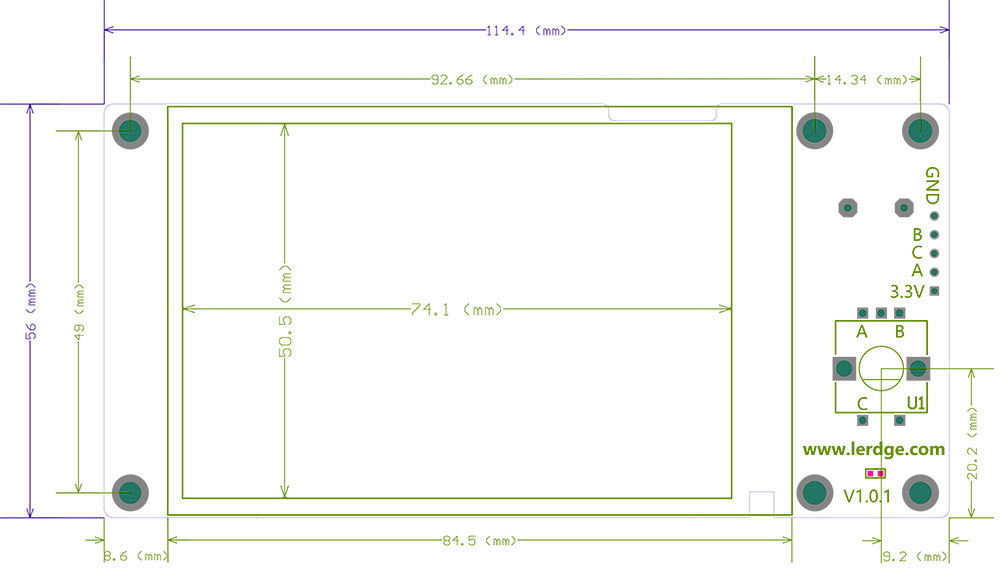

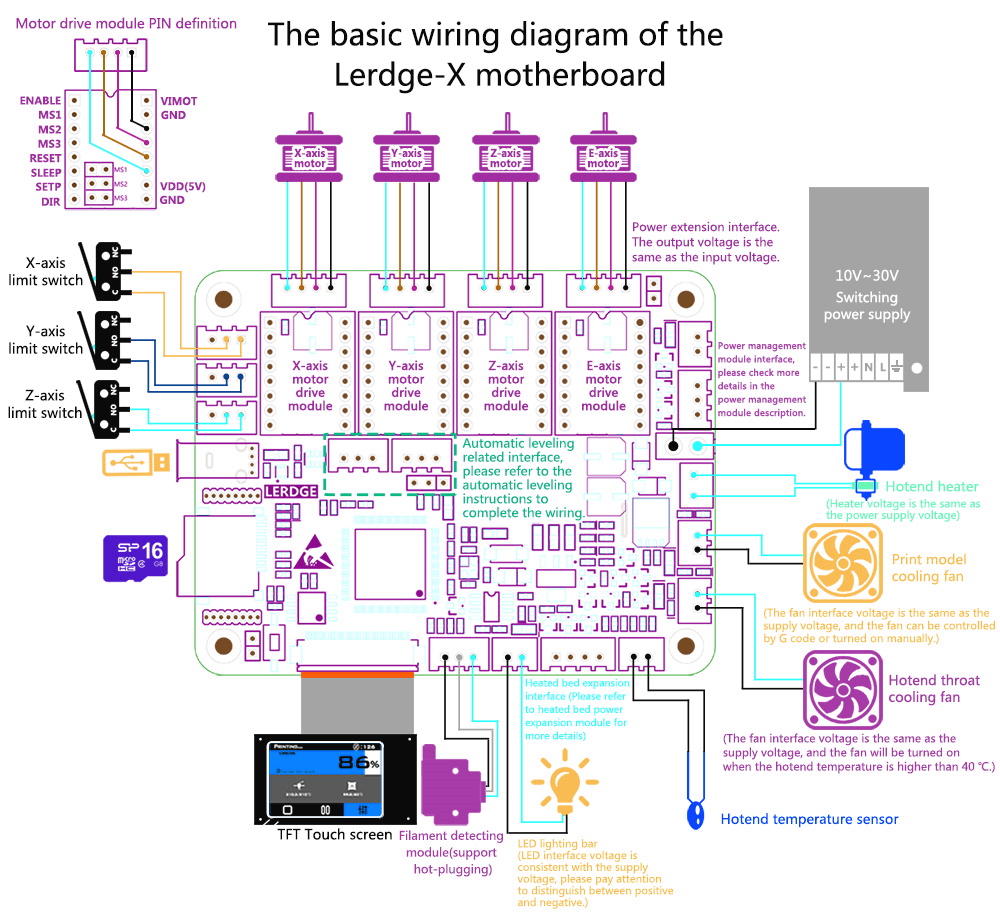

Плата управления LERDGE-X 32 bit

Сайт производителя плат управления LERDGE

Материнская плата Lerdge-K поставляется с функцией паузы печати, сохранения печати и запуска. Но если вам нужна функция экономии энергии и продолжения воспроизведения при неожиданном отключении питания, а также функция автоматического выключения после завершения печати, необходим модуль контроля мощности.

Обратите внимание:  материнская плата Lerdge K должна соответствовать 3,5-дюймовому сенсорному экрану Ledge K. Платы Lerdge K несовместимы с сенсорным экраном старой версии материнской платы Lerdge S.

Подходит для кинематики 3D принтеров: Prusa, XYZ (Ultimaker, Makerbot), Detla, CoreXY (Hbot) и CoreXZ

Материнская плата Lerdge-K по умолчанию работает в автономном режиме (используйте печать с TF-карты или печать с U-диска). Если нужна онлайн-печать, нужен онлайн-модуль.

Об использовании подогреваемого стола 3D принтера:

Стол с подогревом мощностью не более 150 Вт может быть подключена непосредственно к материнской плате. Если мощность стола слишком велика, используйте более мощный модуль подогреваемого стола 3D принтера.

Характеристики:

• Поддержка нескольких моделей печати, включая двойную экструзию с двойным или одинарным соплом
• Поддержка расширенных настроек драйвера Trinamic и бессенсорного самонаведения;
• Поддержка 6-осевого драйвера;
• Поддержка высокотемратурной печати до 500 ℃;
• Более богатый аппаратный интерфейс;
• Все операции можно выполнять на экране, и нет необходимости отлаживать какой-либо код в C ++;
• Кинематика: Декартова, Дельта, CoreXY, CoreXZ, Hbot;
• Совместимость с любыми слайсерами для 3D печати;
• Wi-Fi управление в реальном времени и возможность беспроводной передачи файлов;
• Низкая стоимость, высокая стабильность и производительность.

Плата управления SKR 1.4 Turbo

SKR 1,4 Turbo старший брат мини E3. Как и большинство плат в этом списке, она оснащена 32-битным микропроцессором с частотой 120 МГц, в данном случае LPC1769. Версия этой платы без разгона практически такая же с точки зрения аппаратного обеспечения, но вместо нее используется чип LPC1768 с тактовой частотой 100 МГц.

Эта плата предлагает полную поддержку UART для драйверов Trinamic (не входят в комплект) и двойную экструзию сразу из коробки. Wi-Fi также поддерживается, но требует модуля расширения, который можно приобрести отдельно. Наконец, SKR 1.4 работает на Marlin 2.0, обеспечивая все новые расширенные функции, предлагаемые прошивкой с открытым исходным кодом. Как и в случае с Mini, он имеет одну из самых привлекательных цен на рынке высококачественных 32-битных плат.

• Микроконтроллер: LPC1769
• Подключения: USB, карта micro SD
• Входная мощность: от 12 до 24 В
• Встроенные драйверы: Нет
• Цена: ~ 36 долларов

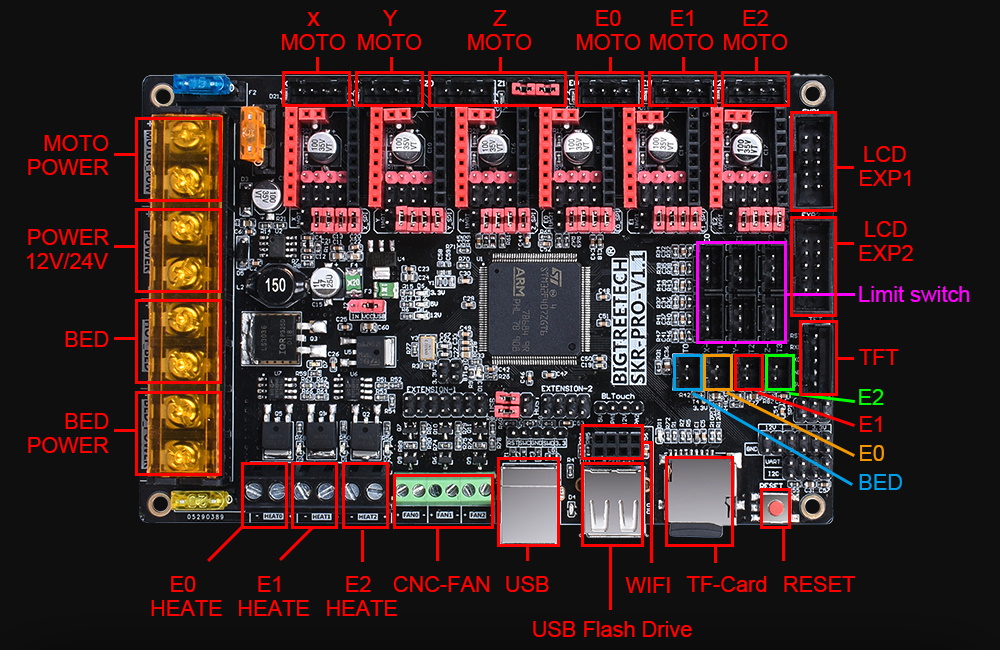

Плата управления SKR Pro V1.2

Еще одна плата, выпущенная Biqu, — это SKR Pro V1.2, хорошо оснащенная версия «Pro» других материнских плат. Pro V1.2 — это материнская плата высокого класса, подходящая для энтузиастов. Она оснащена 32-битным процессором Cortex-M4 уровня ARM, который является быстрым и полезным для прошивки.

Интегрированные драйверы шагового двигателя в комплект не входят, но на плате есть порты для внешних драйверов шагового двигателя, поэтому вы можете легко установить новые и изменить их. Pro V1.2 имеет шесть портов для двигателей, которые можно использовать для дополнительных функций, таких как сдвоенные двигатели по оси Z и двойная экструзия, или и то, и другое. Поскольку имеется четыре термистора и четыре порта для нагревателя, вы можете технически использовать его для трёх экструдеров.

Прошивку Pro V1.2 можно обновить с помощью слота для карт Micro-SD. На плате также есть модуль Wi-Fi, который обеспечивает онлайн-соединение с совместимыми платформами. Вы также можете подключиться к нему с помощью любого из USB-портов (Type-A и B), которые можно использовать для отправки команд G-кода.

Эта плата выходит за рамки микросхем и портов. Если вы не хотите серьезно обновиться, вы можете использовать некоторые из более простых плат с меньшим количеством функций.

• Стоимость: ~ 50 $
• Разрядность: 32
• Интегрированные драйверы двигателя: Нет
• Обновление прошивки: Micro-SD карта
• Подключения: карта Micro-SD, USB Type-A, USB Type-B, модуль Wi-Fi
• Порты: 6 двигателей, 4 термистора, 6 концевых ограничителей, 3 вентилятора, TFT дисплей

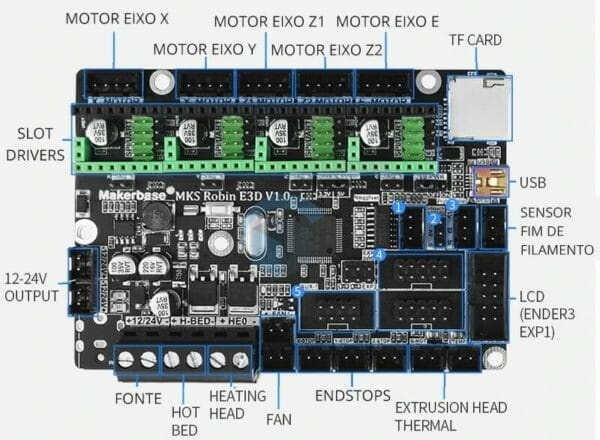

Плата управления MKS Robin E3D

MKS Robin — это серия плат, созданная Makerbase, компанией, которая производит различные материнские платы для 3D-принтеров FDM и SLA принтеров. 32-битный MKS Robin E3D работает с Ender 3 и хорошо подходит для тех, кто хочет попробовать несколько обновлений.

Плата имеет пять портов шагового двигателя, а также пять соответствующих внешних портов драйвера шагового двигателя, поэтому вы можете добавить любые совместимые драйверы. Обилие портов для двигателей специально предназначено для использования двигателей с двумя осями Z. Помимо двух назначенных портов для вентиляторов, E3D имеет еще два выходных порта 12/24 В, которые также могут работать с вентиляторами.

Что касается возможных обновлений, на плате есть не один, а два порта датчика нити, порт автоматического выравнивания стола BLTouch и даже порт для подстветки RGB. Вы можете обновить прошивку этой платы, используя слот для карты Micro-SD.

MKS Robin E3D немного больше стандартной материнской платы Ender 3, поэтому вам придется установить сбоку изготовив корпус самостоятельно.

• Стоимость: ~ 15 $
• Разрядность: 32
• Интегрированные драйверы двигателя: Нет
• Обновление прошивки: SD-карта
• Подключения: Micro-SD, USB Type-B, модуль Wi-Fi
• Порты: 5 двигателей, 2 термистора, 3 ограничителя, четыре вентилятора, BLTouch, 2 датчика нити

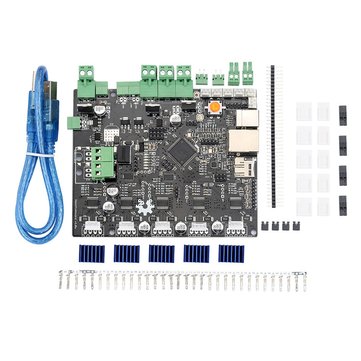

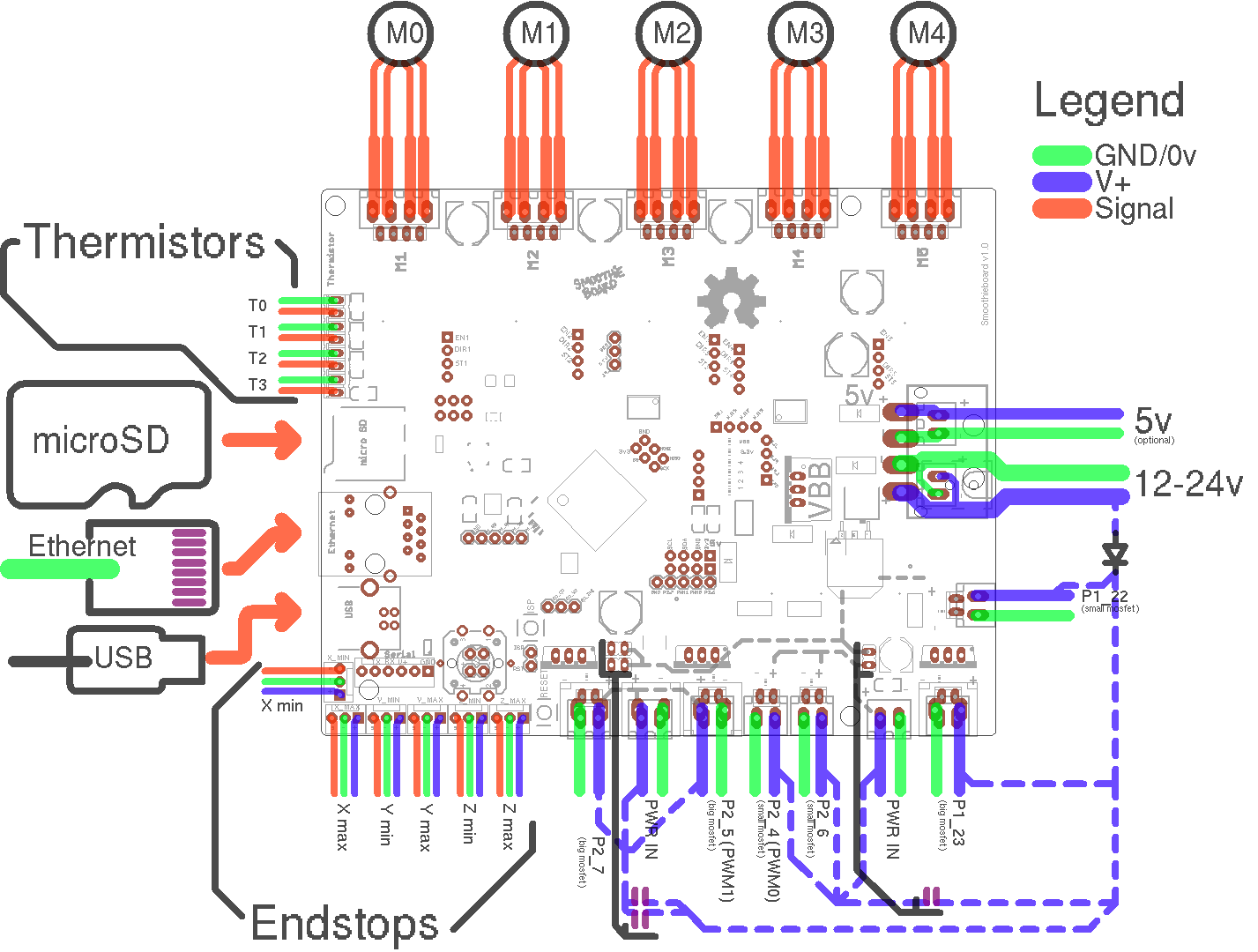

Плата управления Smoothieboard v1

Начнем с того, что это 32-битная плата с процессором на 120 МГц, намного опережающая старые чипы ATMega, которые работают только с тактовой частотой 8 МГц.

V1 поставляется со встроенными шаговыми драйверами ( A5984 ) и есть несколько версий, из которых можно выбрать, в зависимости от количества драйверов: Smoothieboard 3X имеет 3 драйвера, 4X — 4 и 5X — имеет 5 драйверов. Количество драйверов — единственное существенное различие между версиями.

Еще одна важная особенность, — это прошивка. Когда изначально была разработана Smoothieboard, Marlin и Repetier не могли работать на 32-битных платах. Итак, помимо производства оборудования, компания также написала для него совершенно новую прошивку. Так родился Smoothieware с открытым исходным кодом. С тех пор многие 32-битные производные Smoothieboard удобно используют Smoothieware, который по возможностям не уступает Marlin или Repetier, но легче настраивается.



• Микроконтроллер: LPC1769
• Подключения: USB, Ethernet, карта micro SD
• Входная мощность: от 12 до 24 В
• Встроенные драйверы: Есть, A5984
• Цена: 100+ $ за версию 5X.

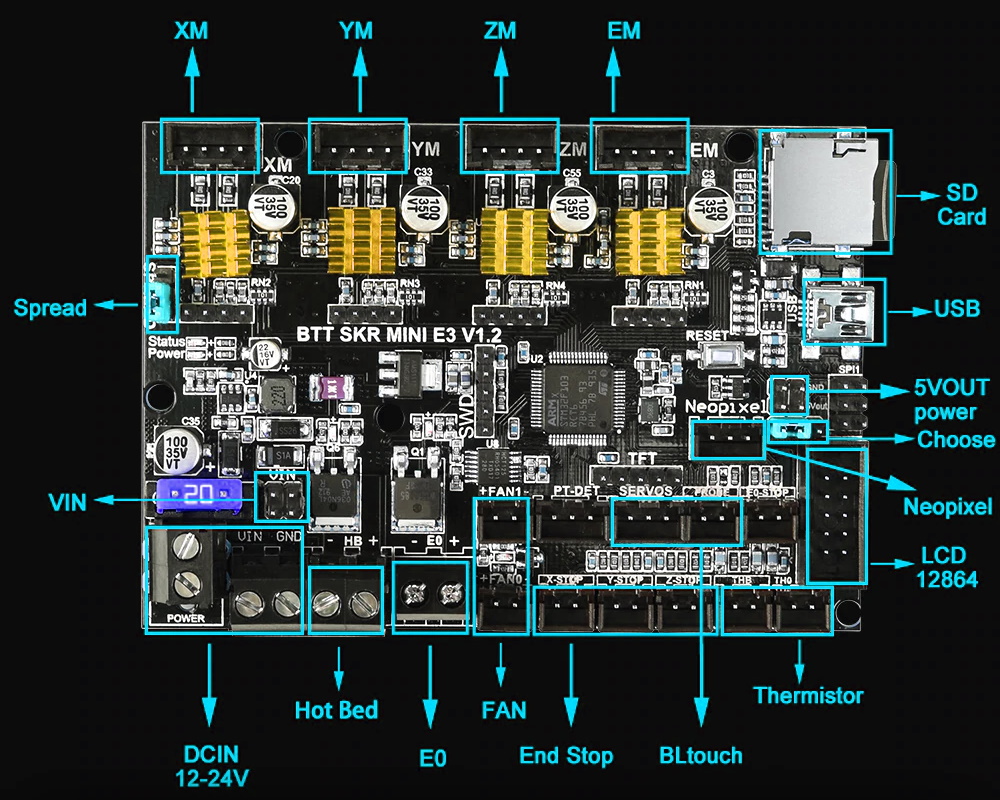

Плата управления SKR Mini E3

Плата SKR Mini E3, разработанная в Bigtree Technology из Китай, была специально создана в качестве замены для 3D-принтеров Creality, таких как например Ender 3. И это отличная замена с 32-битным микроконтроллером и сверхтихими встроенными драйверами TMC2209, способными к самонаведению без датчика.

Еще одно преимущество обновления вашего принтера Creality до этой платы заключается в том, что перепрошивка будет намного проще. Версия V2.0 также имеет два порта Z для принтеров с двумя двигателями на оси Z и специальные цепи 5 В для дополнительных функций, таких как датчик автоматического выравнивания стола, экран TFT и светодиодные индикаторы. Но, пожалуй, самое лучшее в этой плате — это ее стоимость: около 46 $ за 32-битную плату со встроенными тихими драйверами.

• Микроконтроллер: STM32F103RCT6
• Подключения: Micro USB, карта micro SD
• Входная мощность: от 12 до 24 В
• Встроенные драйверы: Есть, TMC2209
• Цена: ~ 46 долларов

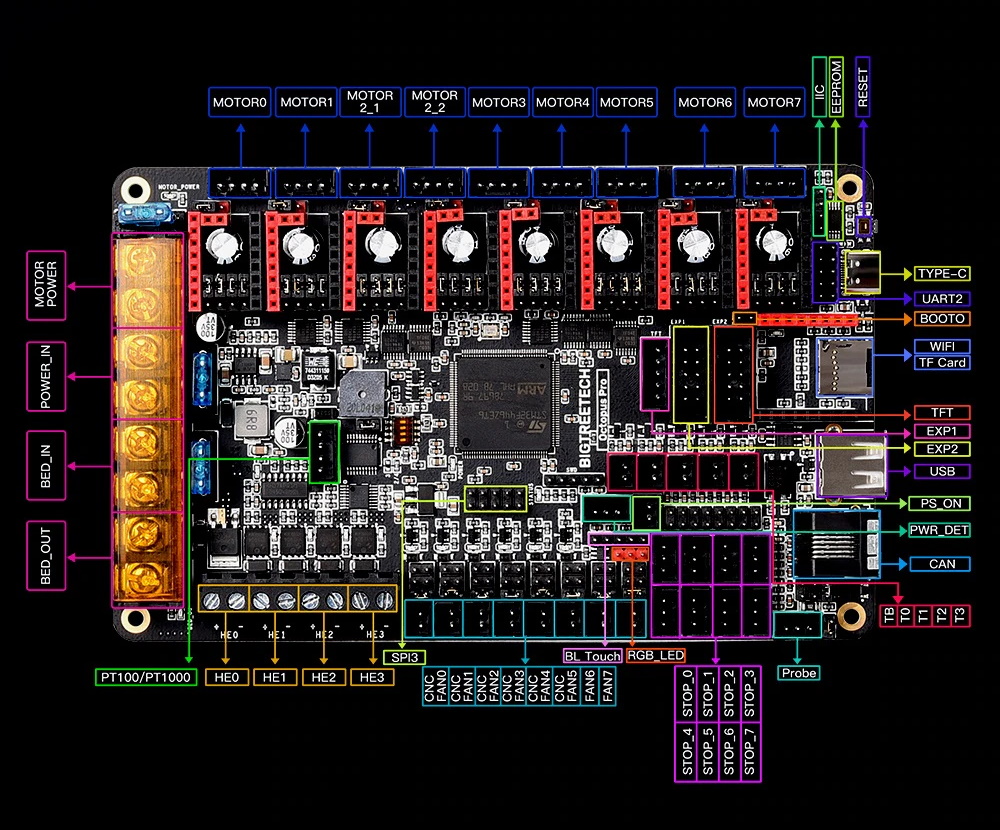

Плата управления Octopus Pro V 1

Если вы желаете улучшить возможности вашего принтера в плане шаговых двигателей, вентиляторов и других управляемых компонентов, то Octopus Pro - идеальный выбор для вас. Благодаря поддержке до восьми драйверов, восьми вентиляторов, шести заглушек, четырех хотэндов, пяти датчиков температуры и множества свободных GPIO-портов, у вас всегда будет достаточно разъемов. Вся система управляется микроконтроллером с 32-битной архитектурой и тактовой частотой 180 МГц, а также имеет до 1 МБ внутренней флэш-памяти для полной совместимости с прошивкой RepRap.

Плата Octopus разработана таким образом, чтобы быть универсальной. Она может поддерживать различные датчики, такие как PT100/PT1000, модуль Wi-Fi, TFT-экраны и выдерживать напряжение до 60 В. Для обеспечения безопасности встроена система сигнализации короткого замыкания 5 В, а также отдельные микросхемы изоляции драйверов, чтобы защитить материнскую плату от любых возможных неисправностей. Кроме того, предусмотрены отдельные линии питания для платы, моторов и кровати, таким образом пользователь может использовать разные блоки питания для каждой из них.

В отношении соединений, на плате Octopus имеется USB-C и USB-A разъемы, слот для карты MicroSD и Ethernet порт с поддержкой шины CAN. Компания BTT также предоставляет исходные файлы прошивок Marlin, Klipper и RepRap, которые можно найти на странице GitHub.

• Микроконтроллер: STM32F446ZET6, STM32F429ZGT6
• Соединения: 2 x USB, карта MicroSD, Ethernet
• Входная мощность: от 15 до 28 В
• Встроенные драйвера: Нет
• Цена: ~$53

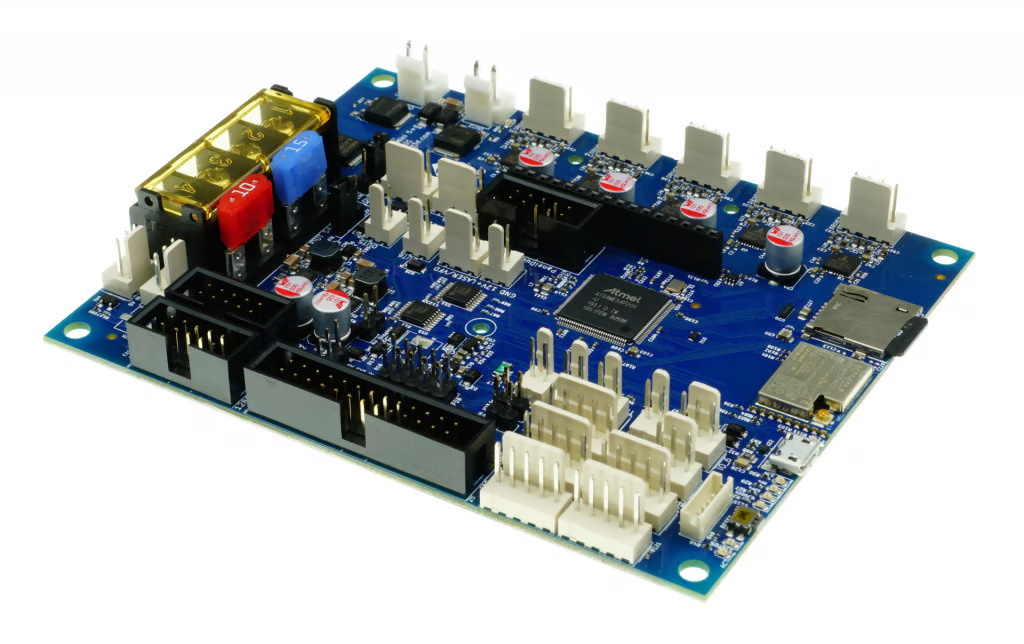

Плата управления Duet 3 Mini 5+

Новая версия от Duet3D, Duet 3 Mini 5+, представляет собой значительное улучшение по сравнению с предыдущей моделью. Хотя она не является самой мощной или дорогой в линейке, она является духовным наследником популярной модели Duet 2 WiFi. С новыми и улучшенными драйверами TMC2209, поддержкой шины CAN-FD и тремя сильноточными выходами PWM, Duet 3 Mini 5+ предлагает множество преимуществ. В целом, команда разработчиков решила принять более консервативный подход, чтобы снизить цену и избежать некоторых возможно ненужных функций.

Сама плата не заменяет предыдущую модель. Более новые драйверы шагового двигателя TMC2209 поддерживают функции StallGuard 2 и StealthChop2, однако предыдущая модель TMC2660 имела пиковый ток 2,4 А. Duet 3 Mini 5+ теперь имеет два дополнительных разъема ввода-вывода, всего семь, а также четыре управляемых вентилятора. Теперь контроллер можно настроить для подключения через Wi-Fi или Ethernet и интегрировать выделенную высокоскоростную шину для внешнего SBC.

Однако, вероятно, самой известной особенностью этой платы является ее уникальная прошивка RepRapFirmware. Эта прошивка предоставляет впечатляющий набор систем перемещения, включая Hangprinter и несколько независимых осей, как, например, BCN3D Sigma. В зависимости от механики машины, которую вы хотите использовать, это может быть единственная плата контроллера, которая сможет удовлетворить ваши требования. И ее цена отражает это.

• Микроконтроллер: STM32G0B0RE
• Соединения: 2 x USB, карта MicroSD
• Входная мощность: от 11 до 25 В
• Встроенные драйверы: Да (TMC2209)
• Цена: ~$150

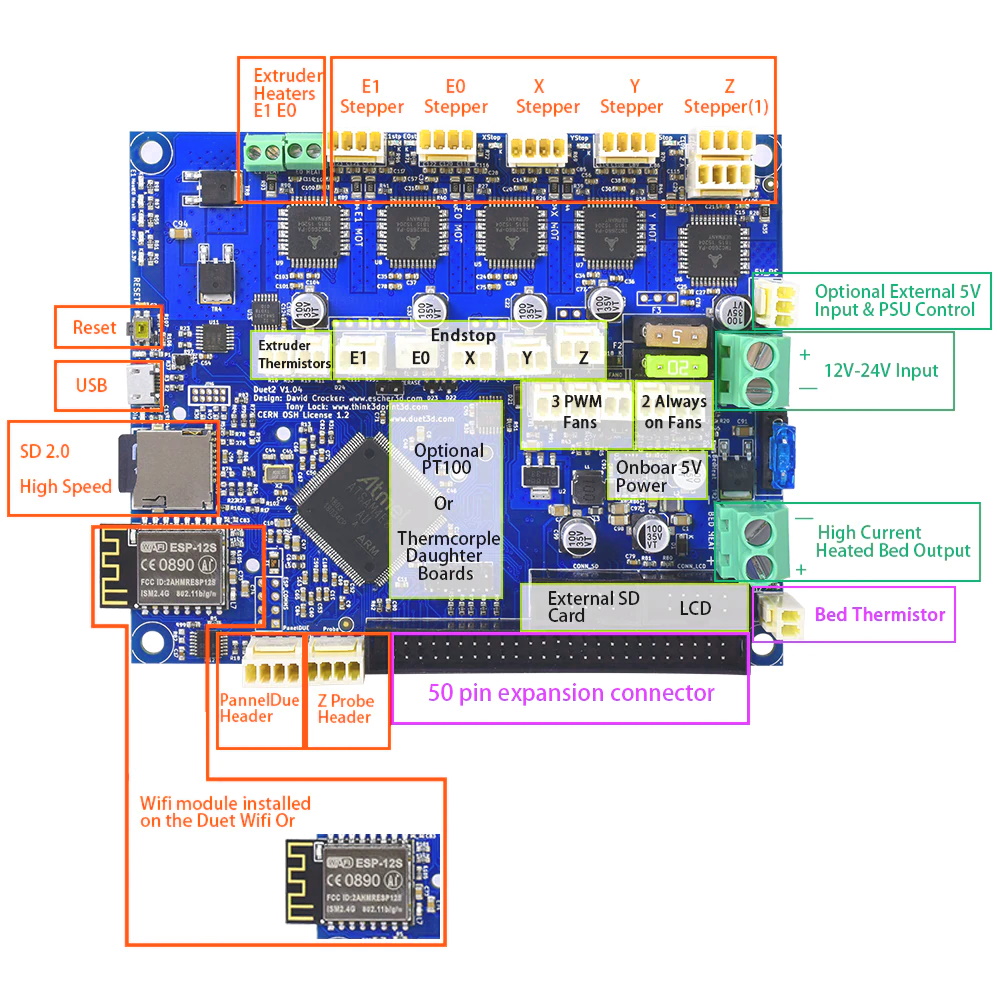

Плата управления Duet 2 Wifi

32-битный чип ARM, отличные драйверы, возможности подключения и так далее. Что может быть лучше? А как насчет встроенного Wi-Fi соединения и впечатляющего микрошага 1/256? Рассмотрим Duet 2 Wi - Fi.

Он поставляется со сверхтихими встроенными драйверами TMC2660, обеспечивающими ток двигателя до 2,8 А. Тем не менее, эта плата, пожалуй, наиболее известна своей уникальной прошивкой RepRap. Эта прошивка поддерживает впечатляющий набор систем перемещения, включая Hangprinter и несколько независимых осей от подобных BCN3D Sigma. В зависимости от кинематики машины, это может быть единственная плата контроллера, которая удовлетворит все ваши требования.

• Микроконтроллер: Atmel SAM4E8E
• Подключения: Wi-Fi, карта micro SD, micro USB
• Входная мощность: от 12 до 24 В
• Встроенные драйверы: Есть, TMC2660
• Цена: ~ 155 $

Электроника Duet3D известна в компьютерном сообществе как премиальный бренд, а их продукты созданы с учетом надежности и долговечности. При этом давайте взглянем на некоторые плюсы и минусы этой платы.

Плюсы:

• 32-битная плата: это полноценная плата, которая может поддерживать целый ряд периферийных устройств, таких как сенсорный ЖК-дисплей, камеры и Wi-Fi модуль.
• Возможность Wi-Fi: возможность подключения вашего компьютера к маршрутизатору — это благо, поскольку вы можете отправлять файлы и взаимодействовать с ним при помощи беспроводной связи.
• Встроенное веб-управление Duet: еще одна мощная функция, которая поставляется вместе с платой, — это панель управления Duet, которая открывается в вашем браузере при подключении к IP-адресу платы. Эта панель помогает вам контролировать все ваши настройки, а также позволяет обновлять прошивку на лету.
• Драйвера TMC: Duet 2 использует шаговый драйвер TMC 2660, который в настоящее время является лучшим на рынке. Мы заметили значительное улучшение качества печати от обычных A4988 до встроенных TMC.
• Гибкость прошивки RepRap: пожалуй, больше всего выделяется легкость и простота обновления прошивки.

Минусы:

• Стоимость: Duet 2 Wifi обладает множеством функций, но по высокой цене около 150 долларов.
• Интерфейс сенсорного экрана: интерфейс сенсорного экрана Duet 2 все еще требует небольшой доработки и кажется немного загроможденным. Это не останавливает опытных пользователей, которые знают, как работать со своими меню, но для новичка навигация по интерфейсу может быть довольно сложной задачей.
• Поддержка через форумы: форумы — отличный способ узнать больше о возможностях платы, но, вероятно, не лучший способ найти быстрое решение простой проблемы. Если у вас есть проблема, вам просто нужно написать об этом в поддержку и надеяться, что кто-то    быстро ответит.

Duet 2 Wifi обладает множеством функций. Вероятно, это одна из немногих плат, которая поставляется со специальной прошивкой, а также со специализированным веб-интерфейсом. Давайте подробнее рассмотрим основные характеристики Duet 2.

• Мощный 32-битный процессор: Atmel SAM4E8E (микроконтроллер ARM Cortex-M4 с тактовой частотой 120 МГц)
• Отдельный Wi-Fi модуль: специальный сетевой модуль для работы с функциями Wi-Fi, не прерывая выполнение других задач.
• Драйверы шагового двигателя: Мощные драйверы TMC 2660, которые работают тихо и поддерживают до 256 микрошагов
• Гибкость: подключайтесь к принтеру через телефон, компьютер или планшет, никаких дополнительных приложений не требуется.
• Поддерживается большинство принтеров: поддерживает почти все кинематики 3D принтеров, включая Delta, Scara, CoreXY, IDEX и Cartesian.
• Поддержка сенсорного экрана: поддерживает интерфейс сенсорного экрана, известный как PanelDue.
• Двойной экструдер: трех порта для нагревателей и термисторов, трех управляемых вентиляторов и двух постоянно работающих
• Простота настройки: простая и понятная настройка без необходимости компилировать и загружать прошивку
• Высокая мощность: драйвера шаговых двигателей способные выдерживать токи до 2,4 А, поэтому вы также можете использовать более мощные двигатели Nema-23.
• Безопасность: Wi-Fi защищен шифрованием WPA-2
• G-код: все настройки и элементы управления написаны с использованием команд G-кода, что упрощает понимание и настройку машины.
• Точный контроль температуры: поддерживает несколько термопар, таких как PT100, точные и повторяемые настройки температуры благодаря калибровке коэффициента усиления термисторов

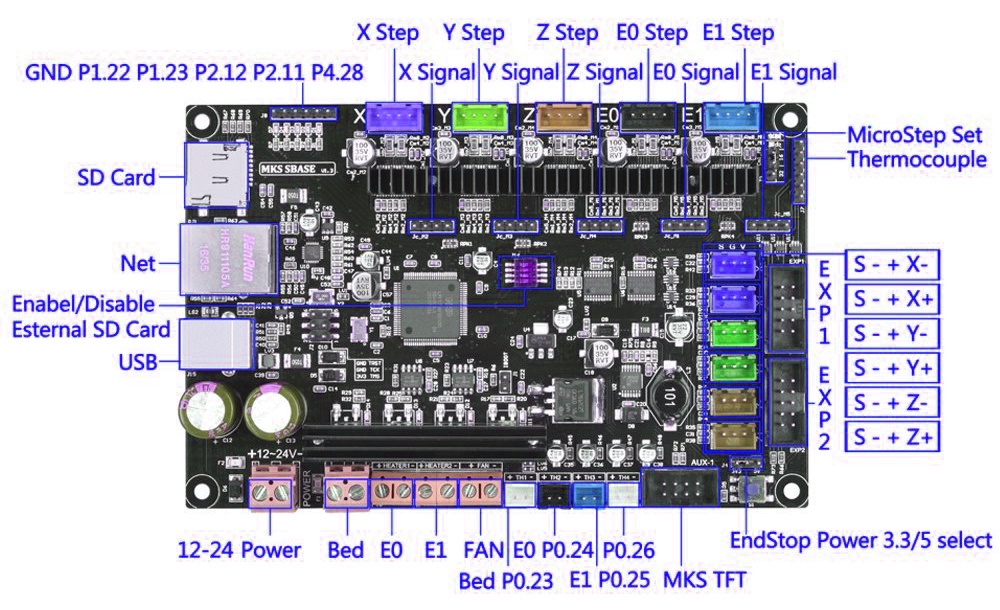

Плата управления MKS SBASE V1.3

MKS SBASE V1.3 также 32-разрядная с пятью интегрированными драйверами DRV8825. Она поддерживает как Marlin 2.0, так и Smoothieware, что является плюсом, поскольку большинство плат, представленных в этом списке, обычно поддерживают только одну или другую.

Кажется, это хорошая альтернатива, но она не самая популярная. Это может стать проблемой, если во время установки возникнут какие-либо проблемы с поиском и устранением неисправностей или настройкой. Тем не менее, это самая дешевая 32-битная плата со встроенными драйверами в данном рейтинге.

• Микроконтроллер: LPC1768
• Подключения: USB, Ethernet, карта micro SD
• Входная мощность: от 10 до 24 В
• Встроенные драйверы: Есть (DRV8825)
• Цена: ~ 26 $

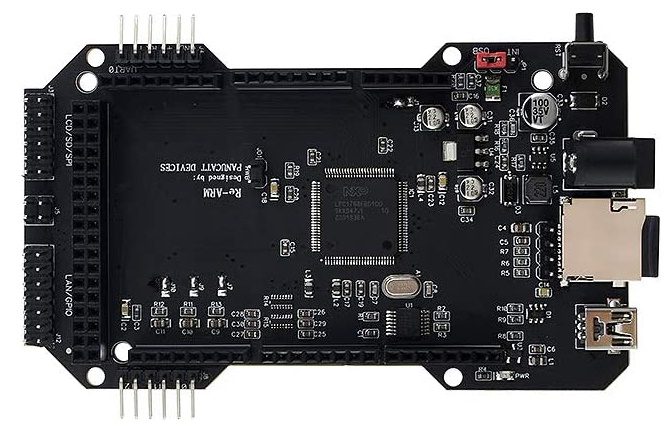

Плата управления Re-ARM

Обладая 32-битным чипом LPC1768, это возможно, самый быстрый вариант для обновления 8-битной Arduino Mega, поскольку он полностью совместим с RAMPS 1.4 и 1.6. Re-ARM работает с прошивкой с открытым исходным кодом, поэтому вы также можете выбрать Marlin 2.0 или Smoothieware.

• Микроконтроллер: LPC1768
• Подключения: Micro USB, карта micro SD
• Входная мощность: от 10 до 30 В
• Встроенные драйверы: Нет
• Цена: ~ 45 долларов

Плата управления Archim2

Archim2 назван в честь греческого инженера, математика и изобретателя, Архимеда. Эта плата очень многозадачная, с 32-битным процессором Atmel SAM3X8E и встроенными драйверами Trinamic TMC2130.

Она поддерживает до пяти двигателей, что означает, что возможна двойная экструзия и все пять двигателей могут работать с шагом 1/256 микрошага. Archim работает на Marlin 2.0 и хотя у него есть предварительно настроенная ветка под названием Marlin4due, в будущем он также будет поддерживать другие прошивки, такие как RepRapFirmware и Repetier.

• Микроконтроллер: SAM3X8E
• Подключения: USB, карта micro SD
• Входная мощность: от 10 до 24 В
• Встроенные драйверы: Есть, TMC2130
• Цена: ~ 170 $
