Лучшие бесплатные программы САПР / CAD

Лучшее бесплатное программное обеспечение САПР для продвинутых пользователей

Blender

• ОС: Windows, Mac и Linux
• Цена: Бесплатно
• Форматы: 3ds, dae, fbx, dxf, obj, x, lwo, svg, ply, stl, vrml, vrml97, x3d

Скачать Blender с официального сайта

Blender — это профессиональное бесплатное программное обеспечение для 3D-моделирования с открытым исходным кодом, предназначенное для создания анимации, визуальных эффектов, графики, интерактивных приложений, видеоигр и моделей для 3D печати. Потрясающий набор функций Blender включает в себя 3D-моделирование, развертывание в ультрафиолетовых лучах, текстурирование, редактирование растровой графики, такелаж и скинирование, моделирование жидкости и дыма, моделирование частиц, моделирование мягких тел, анимацию, перемещение по совпадению, отслеживание камеры, рендеринг, редактирование видео и композитинг. Кроме того, это бесплатное программное обеспечение для 3D-моделирования имеет встроенный игровой движок.

Понятно, что такое богатство функциональности имеет свою цену. Хотя это программное обеспечение для 3D-моделирования является бесплатным, его отнюдь не легко освоить.

Что касается моделирования, следует отметить, что программное обеспечение 3D-дизайна Blender включает в себя возможности скульптинга, аналогичные Mudbox или\ ZBrush. Это бесплатное программное обеспечение для 3D-моделирования предоставляет ряд инструментов и модификаторов, которые облегчают создание сеток моделей для 3D-печати, включая решение для редактирования и поиска ошибок.

Blender не подходит для начинающих, но если вы не боитесь крутой кривой обучения и ищете одно из лучших бесплатных программ 3D-моделирования, которое является мастером на все руки, вы его нашли.

BRL-CAD

• ОС: Windows, macOS и Linux
• Цена: Бесплатно
• Форматы: dxf, iges, STL, vrml, x3d

Скачать BRL-CAD

BRL-CAD - это бесплатная программа с открытым исходным кодом для создания трехмерных моделей, которая имеет интересную историю. Ее разработка началась в 1979 году по требованию армии США, которая нуждалась в CAD-системе для баллистических и электромагнитных анализов. Однако, это программное обеспечение также подходит для использования в академических и промышленных целях, включая разработку и анализ транспортных средств, механических деталей и архитектуры. Вы можете создавать модели с помощью графического интерфейса или командной строки - пользователи OpenSCAD, безусловно, оценят это. Блестящая система моделирования этой бесплатной CAD-программы основана на CSG. В прошлом BRL-CAD использовалась на суперкомпьютерах, таких как Cray, но сегодня она может работать на широком спектре настольных операционных систем.

DesignSpark

Уровень: средний

ОС: Windows

Цена: бесплатно, от 12 $/месяц (полная версия)

Форматы: rsdoc, dxf, ecad, idf, idb, emn, obj,

Скачать DesignSpark

Это программное обеспечение для 3D-моделирования, которое можно бесплатно использовать, и оно включает в себя множество распространенных инструментов для компьютерного-помощи в проектировании. Пользовательский интерфейс был явно вдохновлен AutoCAD. Так что, если вы ищете альтернативу бесплатному программному обеспечению для 3D-моделирования, стоит обратить внимание на него. Основные функции программного обеспечения для 3D-моделирования предоставляются бесплатно, но для использования дополнительных возможностей взимается плата. Это относится к расширенным функциям импорта/экспорта и рендеринга. Как и некоторые другие программы, DesignSpark может подключаться к онлайн-сервисам. Это позволяет загружать 3D-модели напрямую, а также печатать и отправлять ваши проекты.

Houdini Apprentice

• ОС: Windows, macOS и Linux
• Цена: Бесплатная образовательная лицензия, от $ 1995/год (коммерческая версия)
• Форматы: geo, clip

Скачать Houdini Apprentice

Houdini - это САПР (система автоматизированного проектирования и разработки), которая основана на процедурном рабочем процессе с использованием узлов. Подобно параметрическому моделированию, оно позволяет изменять всю модель путем изменения отдельных параметров (узлов). Эта функция позволяет пользователям повторно использовать объекты, что выделяет программу среди конкурентов, таких как 3DS Max. Еще одна причина, по которой эта программа является лидером в отрасли, заключается в наличии сложных эффектов частиц для жидкостей и т.п. Подход процедурного моделирования в Houdini позволяет быстро создавать сложную геометрию с постоянным уровнем качества. От детально проработанных карт местности до различных коридоров космического корабля - практически все можно эффективно создать. Именно поэтому параметрическая магия Houdini является популярным инструментом для разработки игр и 3D-анимации. Хотя существует бесплатная версия программы, которая имеет все функции коммерческой версии, у нее есть некоторые ограничения, о которых вам следует знать: вы можете рендерить только с разрешением 1280 × 720 пикселей, некоторые рендеры недоступны, и каждое изображение будет иметь логотип Houdini. Это лучшее программное обеспечение для профессиональных дизайнеров видеоигр.

Уроки Houdini для начианющих.

nanoCAD

• Уровень: средний
• ОС: Windows
• Цена: бесплатно, 180 $ / год (полная версия)
• Форматы: sat, step, ig, iges, sldprt, STL, 3dm, dae, dfx, dwg, dwt, pdf, x_t, x_b, xxm_txt, ssm_bin

Скачать nanocad

В основной версии NanoCAD является бесплатном, но платная версия делает его также ценным инструментом для профессионалов. Его пользовательский интерфейс основан на AutoCAD Autodesk. Так что переключение с одного программного обеспечения для 3D-моделирования на другое не вызовет проблем. NanoCAD поддерживает параметрическое моделирование, что означает, что вы можете вернуться к старым проектам и адаптировать их к новым задачам без проблем. Просто измените размеры дизайна и количество компонентов. И у вас будет новый дизайн, который идеально соответствует вашим потребностям. Более того, это бесплатное программное обеспечение для 3D-моделирования может автоматизировать множество рутинных задач. Программа не перегружена, что делает ее подходящей для любителей и новичков. Однако у профессиональных пользователей есть доступ к широкому набору функций.

Кроме того, вы можете расширить функциональность этого программного обеспечения с помощью различных плагинов. Если ваши проекты более требовательны, вам стоит взглянуть на версию nanoCAD Plus. В целом, эта версия добавляет много функций, которые вы ожидаете от профессионального программного обеспечения для 3D-моделирования, такого как AutoCAD. Примечательно, что набор инструментов даже включает твердотельное 3D моделирование.

Onshape

• Уровень: профессионал, конструктор
• ОС: Windows, Mac, Linux, iOS, Android
• Цена: от 1500 $ / год, есть бесплатная и бизнес-версия по сниженной цене
• Форматы: sat, step, ig, iges, sldprt, stl, 3dm, dae, dfx, dwg, dwt, pdf, x_t, x_b, xxm_txt, ssm_bin

Скачать Onshape с официального сайта

Onshape — это мощный программный пакет САПР, корпоративного уровня. Он нацелен на пользователей профессионального уровня, которым требуется контроль версий и совместная работа. Onshape поставляется через облако как программное обеспечение как услуга. Он работает практически на всех системах, которые вы можете себе представить, даже на телефонах с iOS и Android.

Одной из самых интересных функций является возможность использования в командах. В отличие от локальных САПР, Onshape предоставляет всем членам команды мгновенный доступ к одной и той же системе САПР и тем же данным САПР в одном центральном месте в облаке.

Он также имеет возможность управлять мастер-дизайном без необходимости сохранять копии или отслеживать многочисленные версии файлов.

OpenSCAD

• Уровень: средний
• ОС: Windows, Mac и Linux
• Цена: Бесплатно
• Форматы: dxf, off, stl

Скачать OpenSCAD

OpenSCAD - это еще один подход к программному обеспечению для 3D-моделирования. Это бесплатное приложение, которое позволяет создавать твердые CAD-объекты. В отличие от интерактивных моделлеров, OpenSCAD является 3D-компилятором, который использует язык текстового описания. Документ OpenSCAD определяет геометрические примитивы и описывает, как они модифицируются и обрабатываются для визуализации трехмерной модели. Это позволяет создавать 3D-проекты с настраиваемыми параметрами и использовать код повторно для других проектов. OpenSCAD сфокусирован на конструктивной твердой геометрии (CSG) и экструзии 2D контуров. Очевидно, что OpenSCAD подходит не для всех. Это лучшее бесплатное программное обеспечение для 3D-моделирования, предназначенное для энтузиастов, которые наслаждаются жестким моделированием и видят, как их код оживает на 3D-принтере.

Уроки OpenSCAD для начинающих.

Лучшее бесплатное программное обеспечение САПР / CAD для начинающих

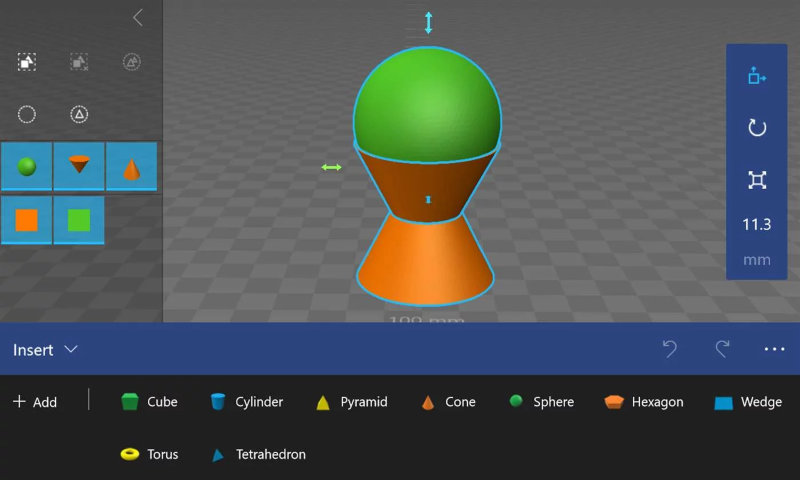

3D Builder

3D Builder - это бесплатное приложение для трехмерного моделирования и печати, которое можно использовать на настольных компьютерах и других платформах Microsoft (Windows Mobile, Xbox One и Windows Hololense). Пользователи могут загружать 3D-модели, созданные другими пользователями, из облака для их редактирования и печати в 3D. Использование интерфейса сенсорного экрана, редактирование и настройка 3D-файлов являются увлекательным опытом. Одна особенность интеграции смартфона Windows Phone заключается в том, что бесплатное приложение для трехмерного моделирования также позволяет пользователям сканировать объекты с помощью камеры устройства и преобразовывать их в 3D-файлы. Просто нужно сделать несколько фотографий объекта с разных ракурсов, и изображения будут объединены для создания 3D-модели.

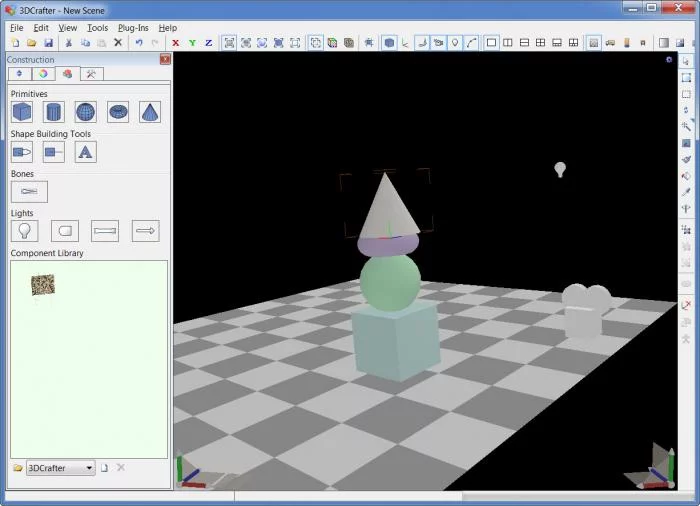

3D Crafter

• ОС: Windows
• Цена: Бесплатно
• Форматы: 3ds, dae, fbx, dxf, obj, x, lwo, svg, STL

Программа 3D Crafter предназначена для работы с 3D-моделированием и анимацией. Ее особенностью является встроенный метод управления мышью, что значительно облегчает работу с сложными моделями. Используя инструменты для создания форм, пользователи могут создавать сложные модели из базовых трехмерных примитивов, которые затем можно деформировать, скульптировать и рисовать. Не только можно создавать 3D-модели, но и создавать анимированные сцены, просто перемещая фигуры от кадра к кадру. Это программное средство поможет правильно анимировать трехмерную модель и экспортировать ее в AVI-файл. Бесплатная версия 3D Crafter полностью функциональна и, по словам создателя amabilis, идеально подходит для начинающих дизайнеров, которые заинтересованы в создании детальных 3D-объектов или низкополигональных моделей для разработки игр и анимации. Она отлично подойдет для новичков, желающих изучить основы 3D-дизайна, особенно в области анимации и разработки игр.

3D Slash

• Уровень: начинающий
• ОС: Windows, Mac, Linux, Raspberry Pi или Браузер
• Цена: бесплатно, 24 $ / год Premium
• Форматы: 3dslash, obj, stl

Скачать 3D Slash

3D Slash - простая в использовании бесплатная программа для 3D-моделирования, которая позволяет создавать модели по концепции строительных блоков, подобных Minecraft. Для моделирования не требуются привычные функции выдавливания, вращения или вырезания. Вместо этого используется кубоид - сплошной блок, который можно разделить на более мелкие блоки одинакового размера. Пользователь работает над этим кубоидом с помощью инструментов, которые не характерны для большинства других программ трехмерного моделирования: молоток, шпатель, долото, балансовая древесина и дрель. Например, для удаления отдельных кубиков используется молоток, а для добавления - мастерок. Даже новичку легко освоить трехмерное проектирование с использованием этих инструментов после небольшой тренировки. Вы сможете достичь впечатляющих результатов, таких как легкая сабля, и импортировать/редактировать уже существующие 3D-проекты. По умолчанию инструменты создают пиксельные отпечатки, но если вы предпочитаете более четкие края и гладкие поверхности, можно выбрать размер инструмента ниже разрешения вашего принтера.

Для вашего удобства данное бесплатное программное обеспечение для 3D-моделирования имеет связи с различными онлайн-сервисами печати и хранилищами моделей. Также вы можете экспортировать свой 3D-дизайн в формате STL и распечатать его на своем настольном 3D-принтере. Это игривый и практичный подход, который особенно понравится любителям, желающим время от времени создавать свои 3D-проекты, не обладая специальными знаниями о стандартных программных обеспечениях для 3D-моделирования. Рекомендуется и опытным разработчикам 3D-моделей, которые хотят взглянуть на свою работу с новой стороны. Если вы новичок и стремитесь к профессиональному уровню, вам лучше воспользоваться инструментами, которые позволят вам освоить основы традиционного моделирования, такие как TinkerCAD или 123D Design.

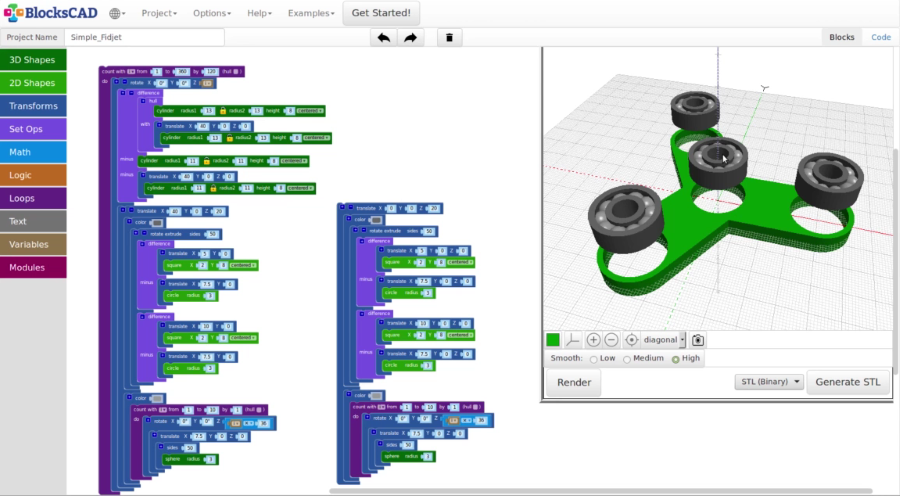

BlocksCAD

• ОС: Браузер
• Цена: Бесплатно
• Форматы: dxf, off, STL

Скачать BlocksCAD

BlocksCAD - это программное обеспечение для 3D-моделирования, созданное для упрощения изучения и использования OpenSCAD. Команды, обозначающие объекты, преобразования и т. д., представлены яркими блоками, которые соединяются, как кирпичики Лего. Когда вы закончите свою работу, вы можете визуализировать 3D-модель и проверить ее. Готовый дизайн можно сохранить в форматах OpenSCAD или STL. Моделирование в BlocksCAD не так просто. Например, чтобы создать цветочный горшок, вы создаете два цилиндра разного диаметра и соединяете их путем вычитания. Таким образом, программа все еще требует от вас логичного комбинирования блоков кода. Однако с помощью этой программы вы можете быть уверены, что ваш код OpenSCAD будет корректным, так как BlocksCAD знает, какие блоки кода совместимы друг с другом. При этом вы легко освоите OpenSCAD. Это лучшее программное обеспечение для детей и новичков, которые хотят изучить 3D-моделирование.

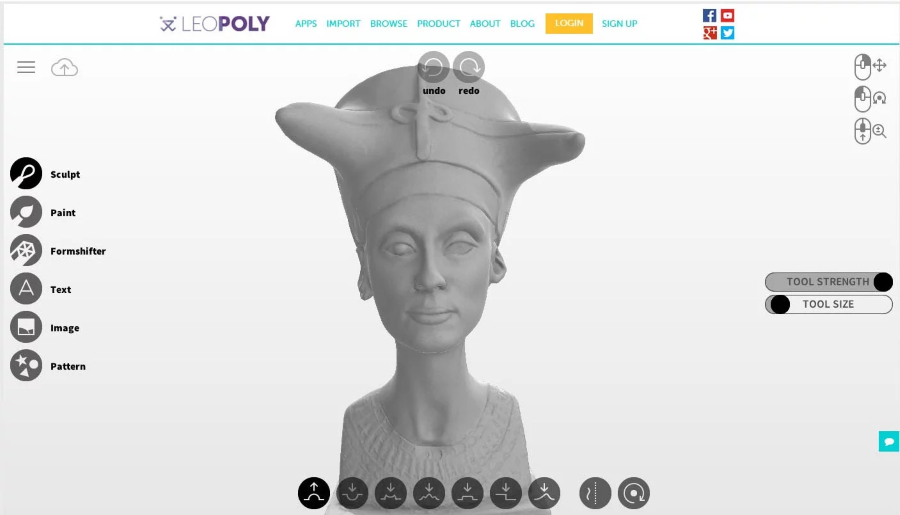

Leopoly

• ОС: Браузер
• Цена: Бесплатно
• Форматы: stl, obj

Скачать Leopoly

Leopoly - идеальный инструмент для студентов и детей, только начинающих изучать 3D-моделирование. Эта бесплатная браузерная платформа, созданная командой ZSpace, предоставляет простое введение в сложное искусство 3D-моделирования. Хотя Leopoly больше похож на инструмент для 3D-скульптинга, чем на аутентичное программное обеспечение для создания 3D-моделей, оно отлично подходит для новичков. Пользователи могут взять шарик из глины и изменить его с помощью различных инструментов, таких как лепка, рисование, тиснение и другие. С Leopoly 3D-модели могут быть отправлены непосредственно на 3D-принтер. Эта платформа является одной из многих, разработанных для образовательных целей командой ZSpace. Это лучшее бесплатное программное обеспечение САПР для студентов и начинающих, которые хотят освоить работу в САПР.

LibreCAD

• Уровень: начинающий
• ОС: Windows, MacOS и Linux
• Цена: Бесплатно
• Форматы: dxf, dwg

Скачать LibreCAD

LibreCAD - это бесплатное программное обеспечение с открытым исходным кодом для 3D-моделирования. Оно имеет основные инструменты, необходимые для создания и изменения проектов. Хотя LibreCAD отображает только 2D-виды, размер файлов очень маленький - всего 30 МБ. Однако это не страшно, так как программа может показывать изометрические изображения. В отличие от других бесплатных CAD-программ, LibreCAD не перегружен функциональностью, поэтому он подходит для обычных потребностей в рисовании. Пользовательский интерфейс LibreCAD простой, что делает его отличным выбором для начинающих. Однако после освоения программы пользователь может захотеть работать быстрее. В таком случае, полезно использовать командную строку в нижней части экрана, чтобы ускорить рабочий процесс.

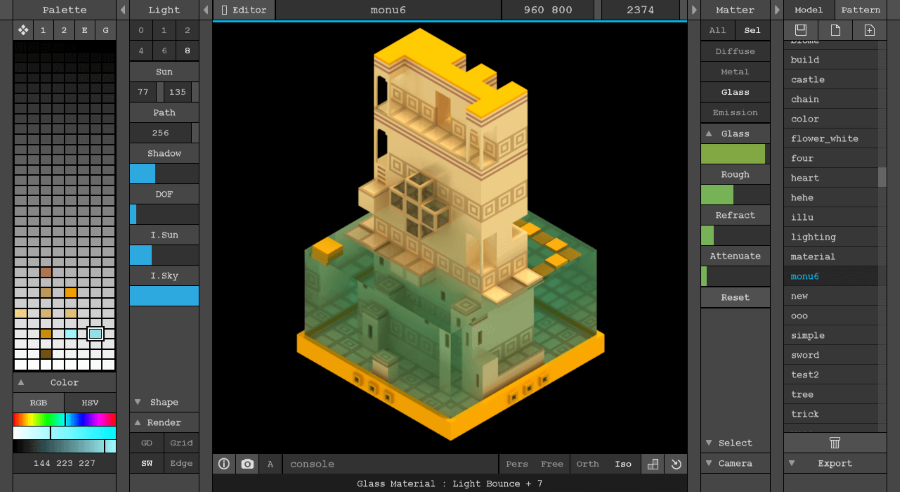

MagicaVoxel

• ОС: Windows, macOS
• Цена: Бесплатно
• Форматы: 2d, iso, mc, obj, ply, qb slab, vox, xraw

Скачать MagicaVoxel

MagicaVoxel - простая в использовании бесплатная программа с набором инструментов, похожих на Minecraft. Основой программы является воксель - блок, который используется для создания сложных дизайнов. В пользовательском интерфейсе слева расположены ряды цветовых палитр, используемые для рисования вокселей без текстур. Пользователи могут самостоятельно создавать палитры или загружать их. Малый диапазон настроек рендеринга обеспечивает хорошие результаты. Окно просмотра находится в центре. Для упрощения трехмерного моделирования в программе предусмотрены кисти и шаблоны, состоящие из вокселей. Работа с инструментами программы требует некоторой привыкания, так как есть возможность выбрать режимы, которые влияют только на поверхность сетки, выбирать слои или проникать в объем сетки. Эти методы имеют такой же масштаб, как и сложные инструменты в традиционных программных системах автоматизированного проектирования (САПР). Популярность игр, таких как Monument Valley и Minecraft, сделала воксельные дизайны очень популярными. Бесплатное программное обеспечение САПР, такое как MagicaVoxel, является отличным выбором для создания 3D воксельной графики для использования в играх или иллюстрациях. Это лучшее бесплатное программное обеспечение САПР для начинающих и опытных пользователей, работающих с 3D воксельной графикой.

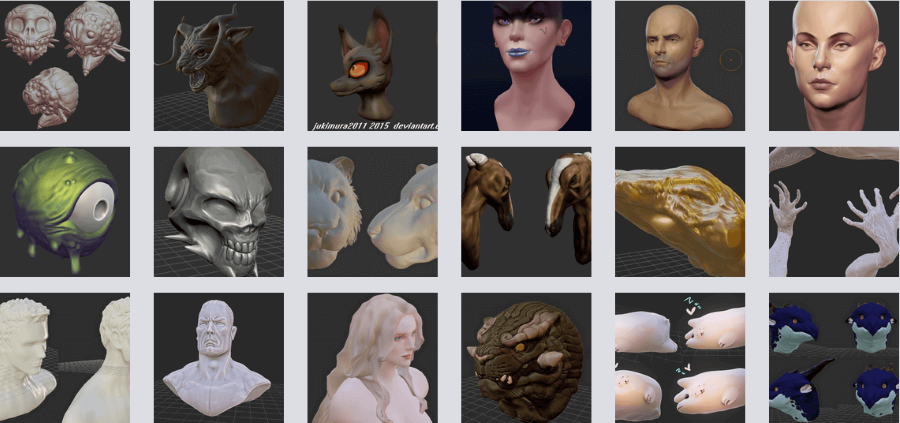

SculptGL

• ОС: Браузер
• Цена: Бесплатно
• Форматы: obj, ply, sql, STL

Скачать SculptGL

Альтернативный подход к традиционному 3D-моделированию – это 3D-скульптура. В то время как некоторые коммерческие программы на рынке имеют довольно сложный процесс обучения, бесплатное программное обеспечение SculptGL вполне просто в освоении. Оно включает только основные инструменты, необходимые для скульптуры, и позволяет вам полностью ощутить процесс работы. Более того, оно доступно прямо в вашем веб-браузере. Как и в более продвинутых программах для скульптуры, основная идея заключается в том, чтобы не создавать сразу сетку с высоким уровнем детализации, а постепенно добавлять детали. Основой всегда является силуэт (руки, голова, конечности). Вы можете использовать более мелкие кисти для создания крупных деталей, таких как мышцы, пальцы и т.д. Затем можно добавлять сложные детали, например, морщины или шрамы, с помощью более тонких кистей. Программа ограничена по количеству и сложности объектов, но для тех, кто интересуется 3D-скульптурой, SculptGL – отличная возможность. Если вы хотите улучшить свои навыки, в будущем вам стоит попробовать Sculptris. Это лучшее бесплатное программное обеспечение для начинающих, которые хотят заняться 3D-скульптурой.

TinkerCAD

Уровень: Начинающий

ОС: работает в браузере

Цена: Бесплатно

Форматы: 123dx, 3ds, c4d, mb, obj, svg, stl

Начать работать в TinkerCAD

TinkerCAD не является просто детской игрушкой для 3D-моделирования. Это действительно так, что TinkerCAD позволяет объединять простые формы, как делают дети. С помощью основных операций моделирования, TinkerCAD позволяет объединять эти простые формы с более сложными объектами. Но TinkerCAD охватывает больше, чем только это - его функциональность расширяется до комбинирования и вычитания фигур. Освоив эти основы, даже новички в программном обеспечении для 3D-моделирования могут достичь впечатляющих результатов, например, создавая чехлы для Raspberry Pi. Если вы ищете инструмент, который поможет вам быстро справляться с задачами, вам понравится интуитивный подход TinkerCAD к основным понятиям и инструментам программного обеспечения для 3D-моделирования.

Уроки TinkerCAD для начинающих

Лучшее программное обеспечение САПР для пользователей со средним уровнем владения

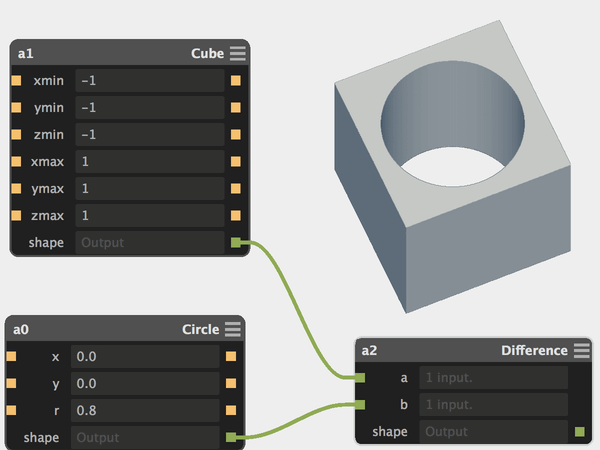

Antimony

• ОС: macOS, Linux
• Цена: Бесплатно
• Форматы: STL

Antimony - это бесплатная программа САПР, которую стоит попробовать, если вам нужно освежить свои знания в параметрическом 3D-моделировании. Она особенно полезна для детей дизайнеров и программистов. В Antimony каждая сетка разделена на многочисленные логические компоненты, образующие примитивные формы и преобразования (логические и другие), позволяющие создавать сложные объекты путем их объединения или вычитания. В отличие от других подобных программ САПР, таких как OpenSCAD, которые могут пугать новичков длинными кодами и сложной документацией, интерфейс этого бесплатного программного обеспечения САПР гораздо более интуитивный. Пользователь соединяет узлы, которые определяют формы и преобразования, в графическом редакторе. Это удобный рабочий процесс моделирования, привлекательный для большинства опытных дизайнеров. В случае, если встроенные формы не удовлетворяют ваши потребности, вы можете создавать пользовательские формы. Однако это еще не все, так как Antimony использует префиксный синтаксис строк для представления фигур. Данное бесплатное программное обеспечение САПР разработано и поддерживается Мэттом Китером, инженером-производителем 3D-принтеров Formlabs. Стоит отметить, что на данный момент летом 2017 года Antimony все еще находится в бета-режиме и не рекомендуется для важных проектов. Мы надеемся, что крупные разработчики программного обеспечения смогут внедрить инновационные идеи этого бесплатного программного обеспечения САПР в своих продуктах. Это лучшее бесплатное программное обеспечение для САПР для пользователей среднего уровня, заинтересованных в инновационном параметрическом 3D-моделировании.

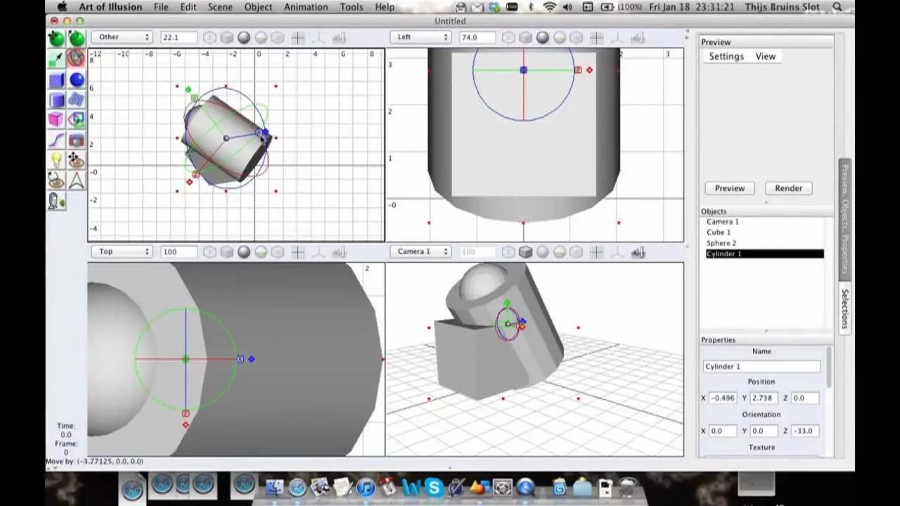

Art of Illusion

• ОС: Windows, macOS и Linux
• Цена: Бесплатно
• Форматы: obj, pov, wrl

Скачать Art of Illusion

Популярная среди сообщества RepRap, Art of Illusion — это бесплатный инструмент для трехмерного моделирования и рендеринга с открытым исходным кодом, который относительно прост в использовании, но все же обладает возможностями для промышленного дизайна. Программное обеспечение включает в себя инструменты поверхностного моделирования, скелетную анимацию, а также графический язык, позволяющий создавать процедурные текстуры и материалы. Идеально подходящий как для начинающих, так и для опытных пользователей, этот инструмент интуитивно понятен и удивительно эффективен, что делает его сопоставимым с коммерческими аналогами.

Лучшее бесплатное программное обеспечение для САПР для пользователей среднего уровня, которые ищут бесплатную альтернативу 3Ds max или Maya.

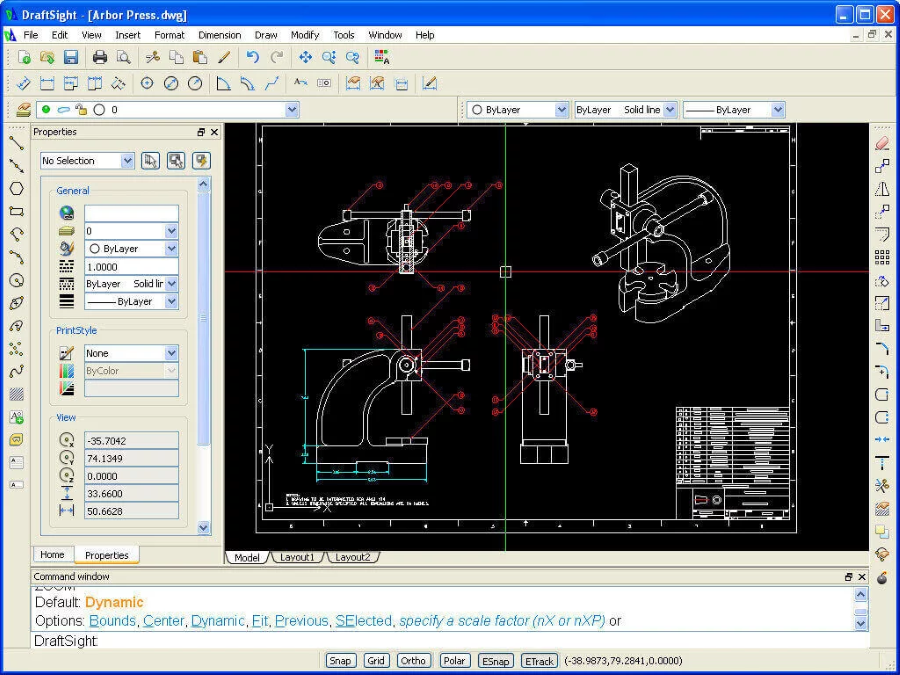

DraftSight

• ОС: Windows, macOS и Linux
• Цена: Freemium, $ 356
• Форматы: dxf, dwg

Скачать DraftSight

DraftSight - это бесплатное программное обеспечение для компьютерного проектирования (САПР) от Dassault Systèmes, разработчика программного обеспечения для крупных промышленных компаний, таких как CATIA и Solidworks. Благодаря понятному пользовательскому интерфейсу любой человек может быстро освоить эту программу. В DraftSight есть все необходимые инструменты для создания двухмерных технических чертежей. Элементы дизайна хранятся на разных слоях, что позволяет вносить точечные изменения. Проекты могут быть экспортированы в формате PDF для использования в качестве рабочих чертежей. Dassault Systèmes также предоставляет поддержку для пользователей этого бесплатного программного обеспечения САПР. В состав профессиональной версии DraftSight входят такие функции, как сравнение проектов и отображение изменений, добавление PDF-файлов в проект и ввод стандартных символов оборудования в ваш дизайн. Это лучшее бесплатное программное обеспечение САПР для опытных пользователей, работающих в области технического проектирования.

eMachineShop

• ОС: Windows
• Цена: Бесплатно
• Форматы: igs, sldprt, stp, iges, 3D DWG, STL

Скачать eMachineShop

EMachineShop - это онлайн-сервис, который предоставляет бесплатное программное обеспечение для фрезерования с ЧПУ и 3D-печати. С его помощью вы можете заказать детали прямо из интерфейса программы. Это программное обеспечение подходит как для опытных дизайнеров, так и для начинающих. В нем реализованы все стандартные функции, которые предлагает полноценное программное обеспечение для САПР, такие как снятие фаски или гибка листового металла. Если у вас нет опыта, вы можете использовать мастера дизайна, чтобы создавать предварительно нарисованные детали, такие как маховики, радиаторы, гайки, передние панели и др. Однако, eMachineShop может сделать для вас еще больше. Бесплатное программное обеспечение САПР анализирует ваш дизайн и предупреждает вас о конструктивных особенностях, которые неудобны в производстве, не производимых деталях и дорогих материалах. Это отличное бесплатное программное обеспечение САПР для пользователей со средним уровнем навыков, которые ценят помощь и предупреждения.

FreeCAD

Уровень: средний

ОС: Windows, Mac и Linux

Цена: Бесплатно

Форматы: step, iges, obj, stl, dxf, svg, dae, ifc, off, nastran, Fcstd

Скачать FreeCAD

FreeCAD — это бесплатное САПР программное обеспечение для 3D-моделирования. Главное его предназначение — создание 3D-дизайнов для объектов любого размера. Благодаря параметрическому моделированию, вы сможете легко изменять свой 3D-дизайн, возвращаясь к истории модели и изменяя ее параметры. FreeCAD доступен как с открытым исходным кодом, так и имеет большие возможности для настройки, написания скриптов и расширений. Частично построенный на Python, вы можете использовать этот язык программирования для добавления новых функций в эту бесплатную программу для 3D-моделирования.

Набор функций FreeCAD ориентирован на сообщество САПР, так как он является программным обеспечением с открытым исходным кодом. Поэтому вначале может показаться, что он немного сложный. Это программное обеспечение предлагает модульную архитектуру, которая позволяет подключать плагины к основному приложению. Оно также включает в себя Скетчер, который позволяет рисовать 2D-фигуры, модуль для симуляции роботов, чтобы изучать их движения и модуль Path для механической обработки, такой как фрезерование (CAM), который может генерировать, отображать и корректировать G-код.

Уроки FreeCAD для начинающих

Fusion 360 Autodesk

Уровень: Промышленный дизайнер, конструктор, инженер

ОС: Windows и Mac

Цена: от 382 $ / год, имеются бесплатные обучающие лицензии

Форматы: dwg, dxf, f3d, ig, obj, pdf, sat, sldprt, stp, catpart

Скачать Fusion 360 на официальной веб-сайте Autodesk

Autodesk Fusion 360 — это CAD / CAM инструмент для профессионалов, но гораздо более удобный для пользователя, чем другое профессиональное программное обеспечение для твердотельного 3D-моделирования. Программа охватывает весь процесс планирования, тестирования и выполнения 3D-дизайна. Он имеет мощные параметрические и аналитические инструменты, которые хорошо подходят для большинства задач промышленного дизайна. Кроме того, он способен имитировать как конструкцию проектируемых компонентов, так и нагрузки, с которыми они могут столкнутся в процессе использования. Fusion 360 также отличается своими возможностями для совместной работы. Он поддерживает обмен файлами в облаке, контроль версий и импорт / экспорт распространенных типов файлов CAD.

Конечно, Fusion 360 имеет отличную поддержку 3D-печати. Модели напрямую импортируются в Autodesk Printing Studio, которая комфортно ведет пользователя к файлу для печати в 3D. Здесь вы найдете необходимые инструменты для восстановления редактирования 3D моделей, если это необходимо и предварительный просмотр процесса печати.

Несмотря на то, что Fusion 360 является одним из лучших программных инструментов для 3D-моделирования для специалистов по 3D-дизайну и инженерному делу, он имеет достаточно крутую кривую обучения.

Урок по 3D моделированию Fusion 360 для начинающих.

Meshmixer

Уровень: средний

ОС: Windows, Mac и Linux

Цена: Бесплатно

Форматы: amf, mix, obj, off, stl

Скачать Meshmixer

Meshmixer - это программное обеспечение для 3D-моделирования, которое является полноценным инструментом для работы с 3D-сетками. Оно особенно полезно для подготовки моделей к 3D-печати и имеет высокие показатели эффективности. Программа часто используется для создания анатомических протезов на основе 3D-сканов. Кроме того, Meshmixer предоставляет возможности оптимизации, которые обычно встречаются в профессиональных программных решениях. Вы можете удалять неиспользуемые вершины из модели, что значительно снижает стоимость печати. Также возможно автоматическое создание соединений между различными компонентами модели.

Кроме того, этот бесплатный программный инструмент для 3D-моделирования имеет такие возможности восстановления, как выдавливание, масштабирование и упрощение сетки, что делает его незаменимым для 3D-печати.

Уроки MeshMixer для начинающих

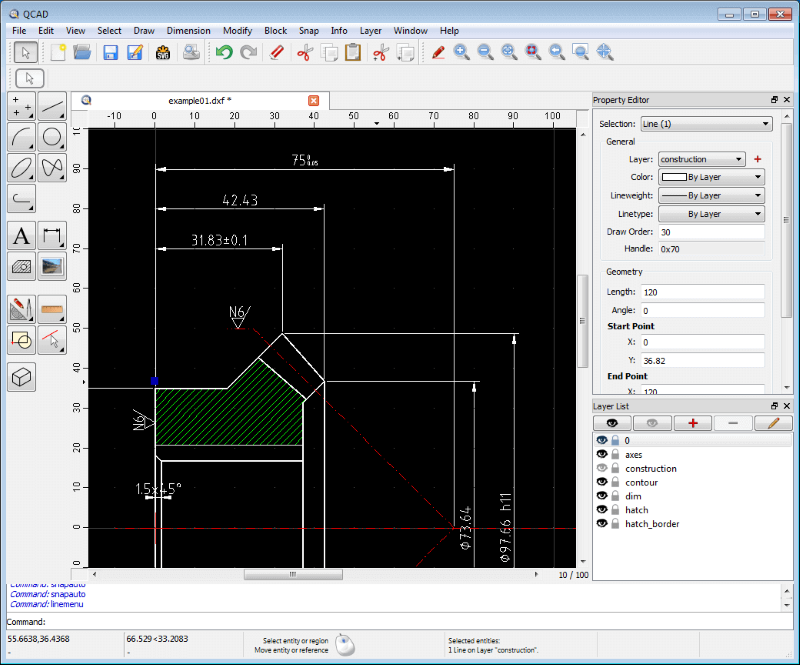

QCAD

• ОС: Windows, macOS и Linux
• Цена: Бесплатно
• Форматы: DWG, DWX, DWF, PDF, SVG

Скачать QCAD

QCAD - это бесплатная программа САПР старой школы 2D, которая частично основана на AutoCAD. Она предназначена в основном для работы с техническими чертежами. Интерфейс пользователя очень аккуратный и понятный, поэтому даже новичкам будет легко освоить это бесплатное ПО. Инструменты моделирования включают в себя NURBS и полилинии. Для выполнения более сложных задач можно переключиться на изометрический вид. Кроме того, в библиотеке QCAD браузера вы найдете более 5000 деталей CAD, доступных в качестве бесплатных добавок, таких как винты и гайки. Хотя это программное обеспечение распространяется под открытой лицензией с открытым исходным кодом, экспорт AutoCAD DWG доступен только через платный плагин. Это лучшее бесплатное программное обеспечение САПР для опытных пользователей, занимающихся технической разработкой.

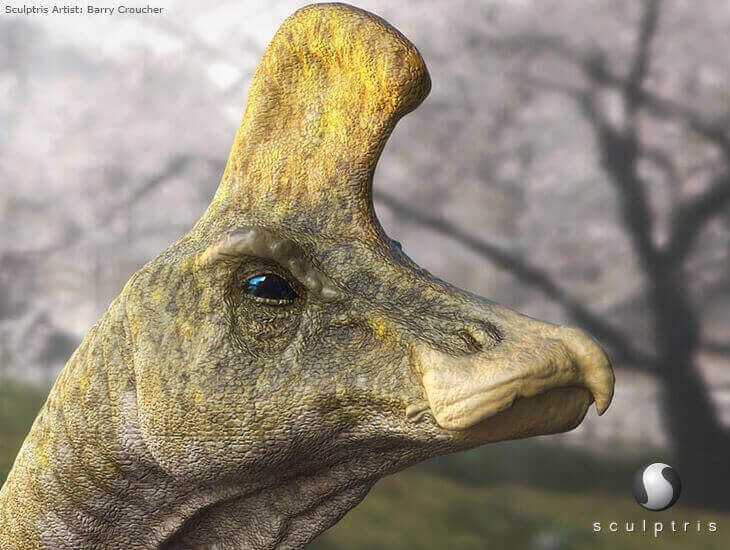

Sculptris

• ОС: Windows, macOS
• Цена: Бесплатно
• Форматы: obj, goz

Sculptris - бесплатная программа для 3D-моделирования, разработанная теми же разработчиками, что и ZBrush. Она обладает похожими, но менее развитыми возможностями, чем ZBrush. Даже новички могут быстро освоить основные приемы Sculptris и создать модели для печати. В отличие от более сложных инструментов для скульптинга, основная идея этой бесплатной программы для 3D-моделирования заключается в том, чтобы постепенно строить уровни детализации, а не пытаться сразу создать модель с высоким разрешением. На практике можно начать с примитива, который затем можно встроить в свой 3D-дизайн, или загрузить шаблон (например, человеческое тело) в качестве основы. Вначале определяется силуэт (руки, голова, конечности) с помощью кистей большого размера, затем переходят на меньшие кисти, чтобы добавить крупные детали, такие как мышцы и пальцы, а затем можно добавить более сложные детали, например, морщины или шрамы, используя тонкие кисти. Если вы хотите попробовать себя в 3D-скульптуре, то Sculptris - одна из лучших бесплатных программ для 3D-моделирования. Для более сложных скульптурных проектов рекомендуется обратить внимание на ZBrush или Mudbox.

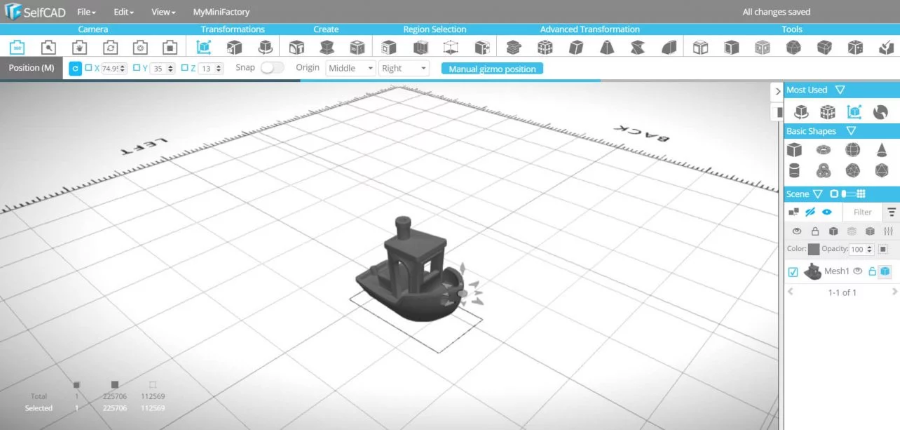

SelfCAD

• ОС: Браузер
• Цена: бесплатно (для студентов), от $ 14,99 / месяц
• Форматы: STL, MTL, Ply, Dae, SVG

Скачать SelfCAD

SelfCAD - лидер среди онлайн-программного обеспечения для 3D-моделирования и разбивки на слои. Эта программная система CAD объединяет в себе весь рабочий процесс от создания дизайна до печати в компактном пакете. В основе SelfCAD лежат мощные функции, позволяющие проектировать сложные трехмерные объекты для печати. Интуитивно понятный графический интерфейс и простота использования инструментов, аналогичная TinkerCAD, позволяют практически любому человеку начать создавать проекты в SelfCAD. Также можно загрузить 2D изображение в качестве шаблона для работы. Кроме того, программа поставляется с библиотекой готовых моделей, что позволяет избежать необходимости моделирования сложных конструкций, таких как винты, гайки и спирали, с нуля. Однако основным навыком для работы в SelfCAD является способность подготавливать модели для 3D-печати, включая разбивку на слои и создание g-кода. В списке предопределенных 3D-принтеров RepRap доступные варианты выбираются из выпадающего меню, но можно также ввести спецификации для любой другой модели. Данный софт является лучшим для 3D-печати и подходит для пользователей, стремящихся быстро освоить 3D-дизайн.

SolveSpace

• ОС: Windows, macOS и Linux
• Цена: Бесплатно
• Форматы: dxf, eps, pdf, svg, hpgl, obj, step, STL

Скачать SolveSpace

Если вы всегда хотели попробовать параметрическое 2D/3D моделирование, то это бесплатное программное обеспечение может быть именно для вас. Оно позволяет вам легко изменять дизайн, возвращаясь к истории вашей модели и изменяя ее размеры и параметры. В его инструменты моделирования включены кривые Безье и NURBS-поверхности. Еще одной ключевой особенностью является возможность симулировать плоские или пространственные связи с помощью штифта, шара или скользящего соединения. Это очень полезно, так как оно поможет выявить возможные блокировки и несоответствия в вашем проекте на ранней стадии проектирования, что позволит сэкономить время и усилия. Любители 3D-печати оценят наличие встроенного инструмента для ремонта файлов формата STL, который позволяет напрямую отправить вашу 3D-модель на печать. Это бесплатное программное обеспечение даже может создавать 2D GCode для гидроабразивных станков или лазерных резаков. На веб-сайте есть серия руководств, которые помогут вам освоить использование программы. Это лучшее бесплатное программное обеспечение для пользователей со средним уровнем навыков, которые ищут функциональный дизайн.

SketchUp Free

• Уровень: средний
• ОС: Windows и Mac
• Цена: бесплатно, 349 $ за версию Pro
• Форматы: dwg, dxf, 3ds, dae, dem, def, ifc, kmz, stl

Cкачать SketchUp Free

SketchUp, главным образом, известен как инструмент для дизайнеров интерьера и проектировщиков. SketchUp главным образом используется для визуализации и планирования в различных отраслях промышленности, включая архитектуру, дизайн интерьеров, градостроительство, проектирование и строительство. То, что сразу привлекает пользователя SketchUp, это его аккуратный и чистый интерфейс. Здесь нет множества кнопок, которые могут озадачить начинающих, стремящихся разобраться в бесплатном программном обеспечении для 3D-моделирования. Основные принципы, лежащие в основе этого бесплатного программного обеспечения для 3D-моделирования, легко усваиваются, что позволяет создавать простые модели для 3D-печати с нуля уже в течение первых нескольких часов обучения. Это возможно благодаря некоторым интуитивно понятным инструментам, которые позволяют точно ориентироваться и создавать 3D-скульптуры.

Это не означает, что SketchUp может использоваться только для простого 3D-моделирования. Благодаря тому, что SketchUp поддерживает создание расширений пользователями и сторонними компаниями, его потенциальные возможности практически неограниченные. Примером такого расширения является Curviloft, предоставляющий набор инструментов в SketchUp для моделирования сложных органических структур. Это бесплатное программное обеспечение для 3D-моделирования также включает функцию макета чертежа и возможность рендеринга поверхности в разных стилях.

SketchUp имеет свой собственный репозиторий Exchange, интегрированный в программу: 3D Warehouse - библиотеку, где пользователи могут загружать около 2,2 миллиона моделей SketchUp прямо в программу. Размер файлов ограничен 50 МБ. 3D Warehouse также подключен к онлайн-сервису печати Materialise.Cloud, который позволяет легко создать физическую модель. Материализуются модели нажатием всего одной кнопки. Облако утверждает, что автоматически исправляет любые ошибки в модели и создает водонепроницаемый STL-файл, который можно загрузить из 3D-моделей.

Это бесплатное программное обеспечение для 3D-моделирования не имеет встроенной поддержки файлов STL. Вместо этого вы можете загрузить и установить расширение "SketchUp STL", чтобы импортировать и экспортировать файлы STL.

Кроме того, это программное обеспечение для 3D-моделирования поддерживает несколько удобных бесплатных расширений для подготовки файлов SketchUp для 3D-печати:

• CleanUp3
• Solid Inspector2
• Редактирование модели для 3D-печати (MakePrintable)
• CADspan

Также есть несколько расширений, позволяющих связать StechUp с внешними сервисами. Они предоставляют функции, такие как очистка сетки модели, оценка стоимости печати и возможность заказа печати (i.materialise, Makeprintable). Обратите внимание, что для использования этих сервисов может потребоваться подписка.

SketchUp отлично подходит для создания визуализаций и считается одним из лучших программ для 3D-моделирования. Поддержка 3D-печати впечатляющая и продолжает расти.

Уроки SketchUp для начинающих дизайнеров интерьера
