Станок для заточки ножей

С помощью этой системы вы сможете точить ножи, бритвы, ножницы, скальпели и различные другие инструменты.

Это точилка для ножей, ножниц и бритвы с магнитным держателем ножа, 3-точечной направляющей ножа, зажимом для ножниц, 2-точечной направляющей для бритвы и дополнительным вращающимся зажимом для ножа (при желании). Также есть дополнительный выпуклый держатель заточки камня для заточки выпуклых лезвий.

Диапазон угла заточки от 0 до 45 градусов, в зависимости от того, используется ли зажим ножа / направляющая ножа / направляющая бритвы / зажим ножниц.

Необходимые запчасти:

• 14 x латунные резьбовые вставки M4 (для всех отверстий размером 5 мм)
• Стальной стержень диаметром 1 x 8 мм (40 см) (для держателя для заточки камня и направляющего стержня)
• 2 стальных стержня диаметром 8 мм (18 см) (1 для вертикальной штанги + 1 для подставки для передних лап)
• 6 винтов М4 с накатанной головкой
• 8 винтов M4 с небольшой куполообразной головкой различной длины (я предпочитаю Torx или Hex)
• 1 винтовая резьба M4 или M5 (длиной 50 мм) и барашковая гайка (для дополнительного держателя ножа)
• 3 х Неодимовые круглые магниты (12 мм х 3 мм)
• 6 х Неодимовые круглые магниты (12 мм х 3 мм) для дополнительного крепления большого лезвия
• 3 х резиновые накладки (при желании, но не обязательно)
• Дополнительно: 1 металлическая поверхность с наклейкой для цифрового углового датчика (на зажиме для заточки камня)
• Супер клей для крепления держателя поворотного подшипника и стального стержня к передним ножкам
• Эпоксидный клей для приклеивания магнитов при необходимости. (Некоторые магниты могут быть немного меньше, чем утопленные отверстия)
• Рекомендуем малярную ленту или прорезиненную ленту для внутренних зажимов, чтобы сделать зажим менее скользким (при желании).

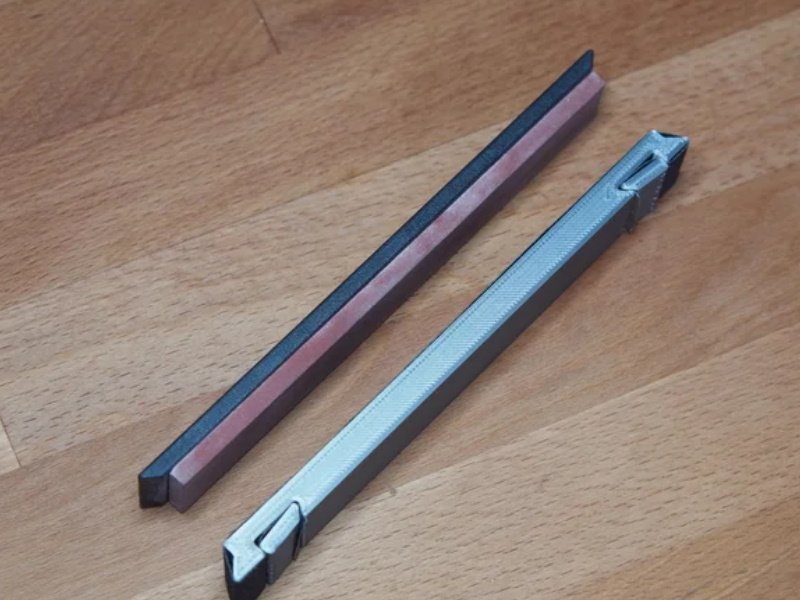

• Камни для заточки (Edge Pro, KME, Hapstone, Chosera, Venev, китайские клоны и т. д. или аналогичные). Точилка вмещает любые маленькие точильные камни от 180 мм до 30 мм. В качестве альтернативы, если у вас нет точильных камней, используйте наждачную бумагу (рекомендуется приблизительно 160 x 25 мм). Держатель для наждачной бумаги в файлах для скачивания

Зажим легко вращается, а ваш нож будет в нем надежно зажат. Просто ослабьте барашек держателя зажима ножа, вытащите зажим ножа с установленным в нем ножом, поверните его на 180 градусов, вставьте обратно в держатель зажима и затяните гайку. Наименьший угол заточки, доступный при использовании зажима вращающегося ножа, составляет около 15 градусов с каждой стороны.

ПРИМЕЧАНИЕ. Если вы хотите заточить свои бритвы, обязательно приобретите набор очень точных точильных камней высокого качества (например, точильные камни Naniwa Chosera). Если вы решите приобрести камни Naniwa Chosera, рекомендуем зернистость 1000, 3000 и 10000 как минимум для заточки бритвой. Я также рекомендую изготовить или приобрести несколько наклеенных кожаных ремешков. Удостоверьтесь, что угол установлен минимальный, используйте только магнитное крепление и 2-точечную направляющую бритвы. Применяйте ОЧЕНЬ легкое давление при заточке.

by author https://www.thingiverse.com/thing:4135236
