 04.08.2019 в 21:18:39   3dmodeller

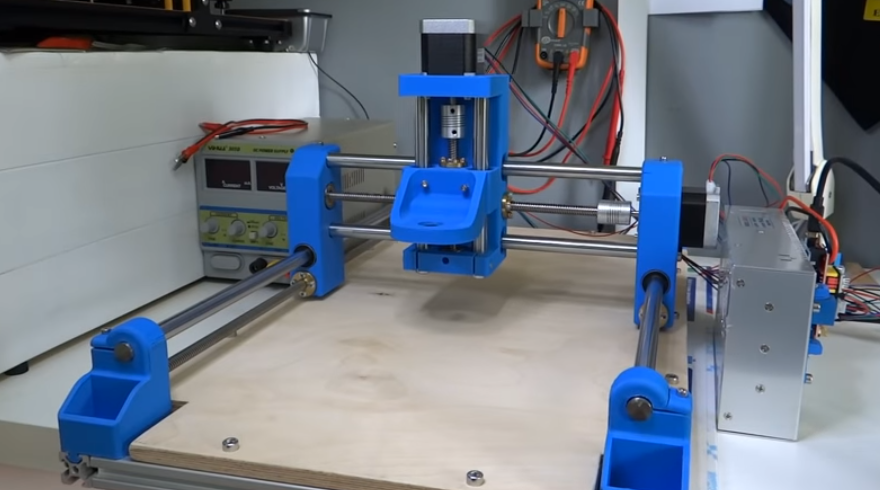

ЧПУ станок по дереву и металлу своими руками

 ЧПУ станки
_
_
_
_
_
_
_
_
_
_
_
_
_
_
_
_
_
_
_
_
_
_
_
_
_
_
Закрыть
Линиями Заполнить Фон: Цвет:
Поделиться
с друзьями
  • Просмотрено  11111
  • Скачано  2408
  • Материал ABS пластик (+стекловолокно)
  • Толщина слоя (разрешение) 0.20 мм
  • Наличие поддержек Есть
  • Заполнение 20-50 %
  • Общее время печати 240 мин.
  • Толщина вертикальной стенки (периметр) 0 мм
Скачать
Нравится 0
Подписаться
 изготовление, чпу станок, фрезер, обработка дерева, обработка металла, своими руками

Поддержите проект на Patreon: https://www.patreon.com/nikodembartnik

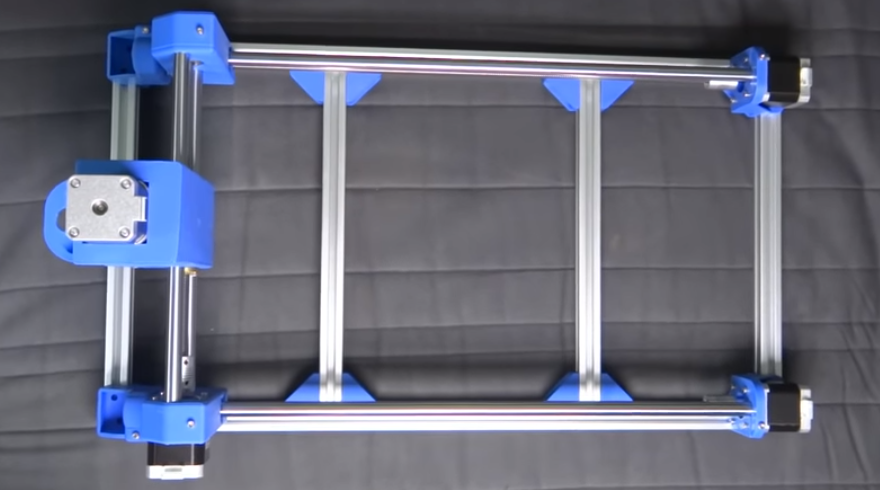

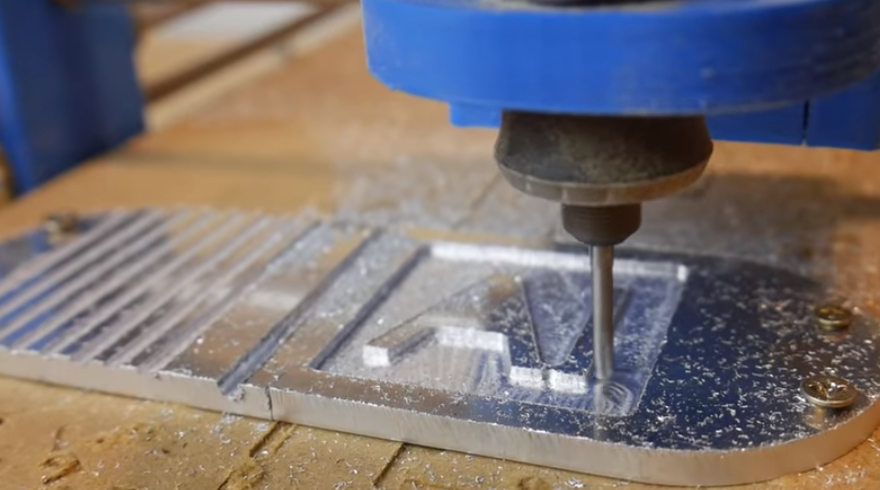

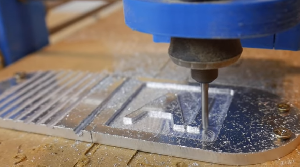

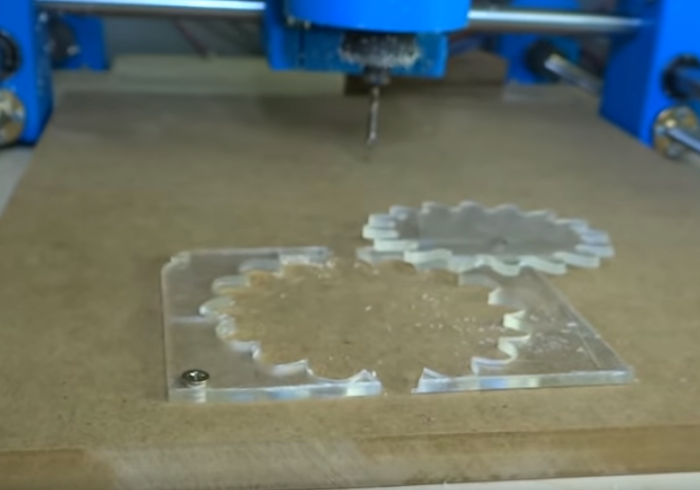

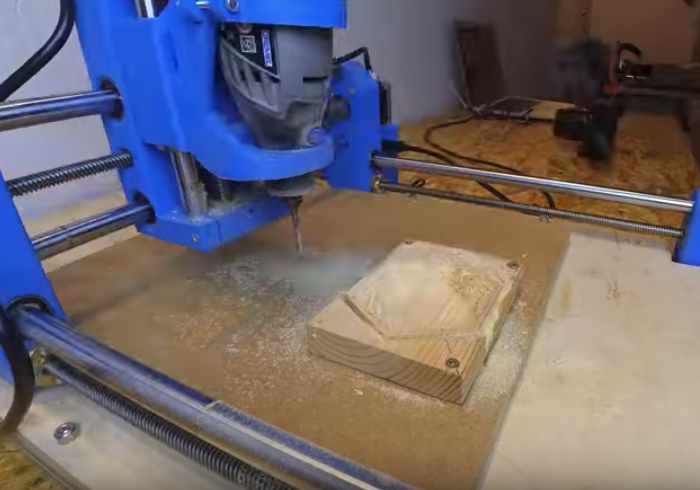

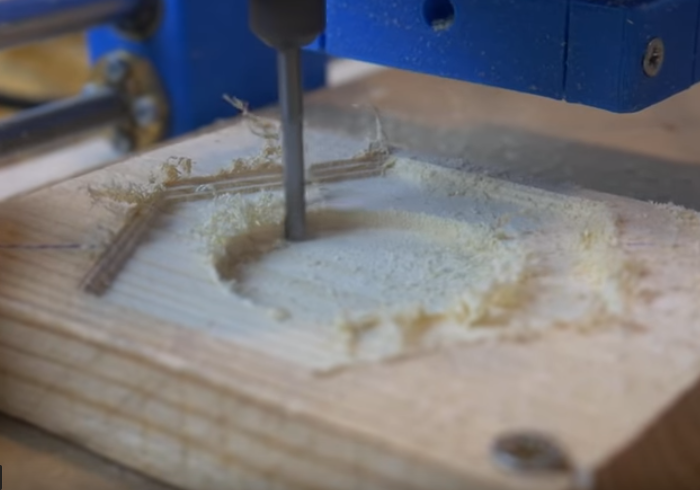

Самодельный станок с ЧПУ — очень популярный проект, многие энтузиасты делали разные версии, но этот станок с использованием Dremel. Данный станок с ЧПУ является своего рода модернизацией 3D-принтера, вы можете создавать более прочные детали из дерева или металла, но у него также есть некоторые ограничения.

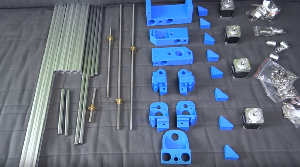

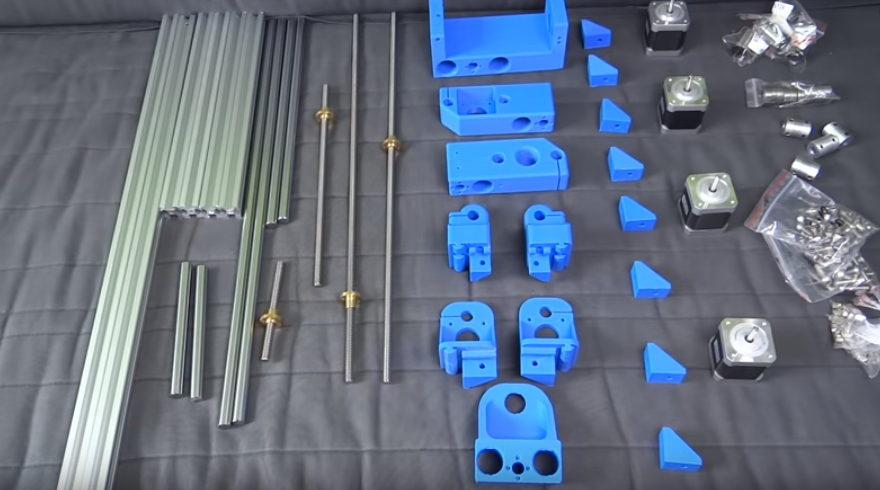

Полный список деталей:

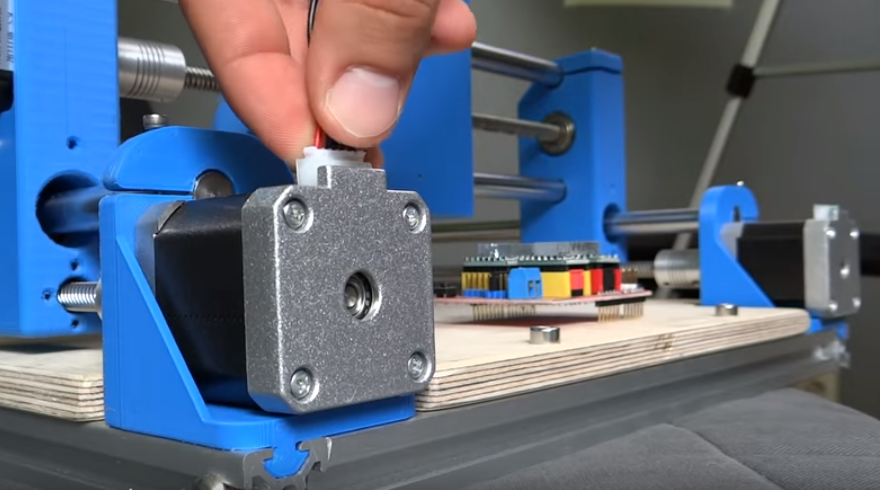

  • Шаговые двигатели 4

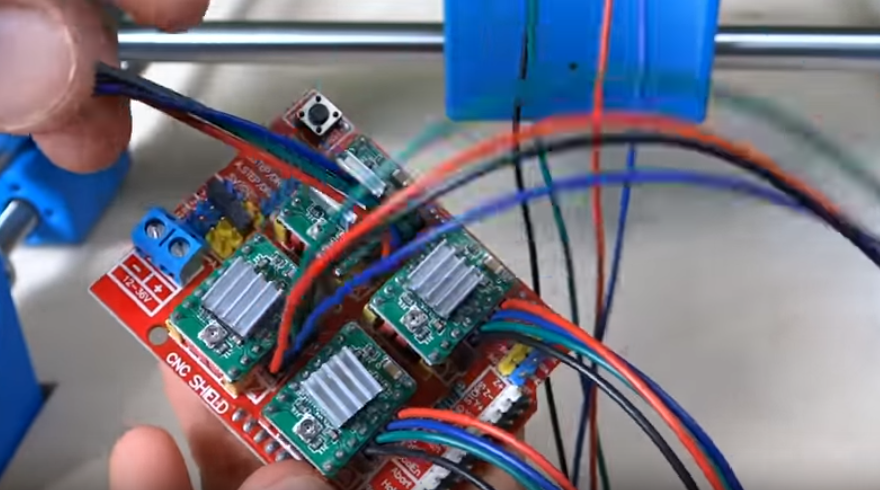

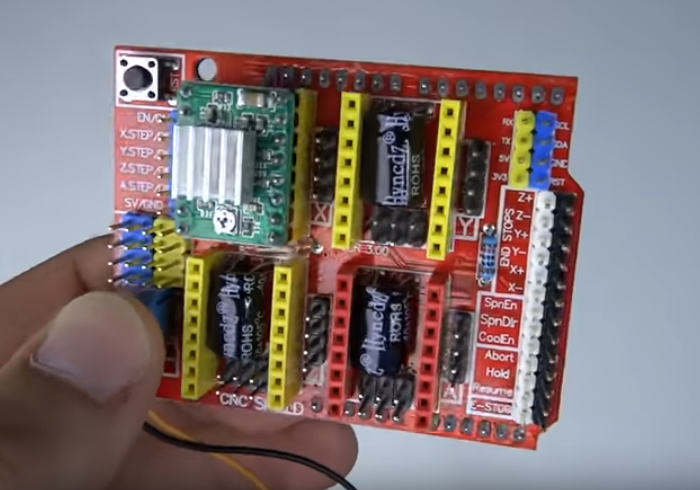

  • Плата ЧПУ 1

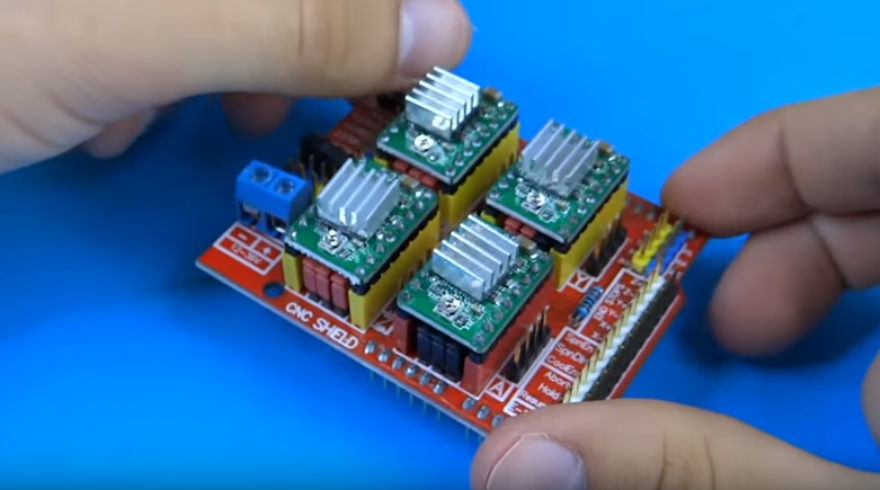

  • Шаговые драйверы 4

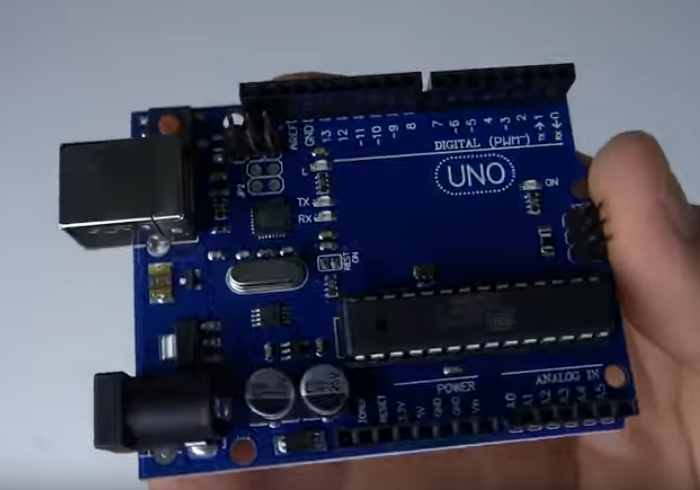

  • Arduino 1

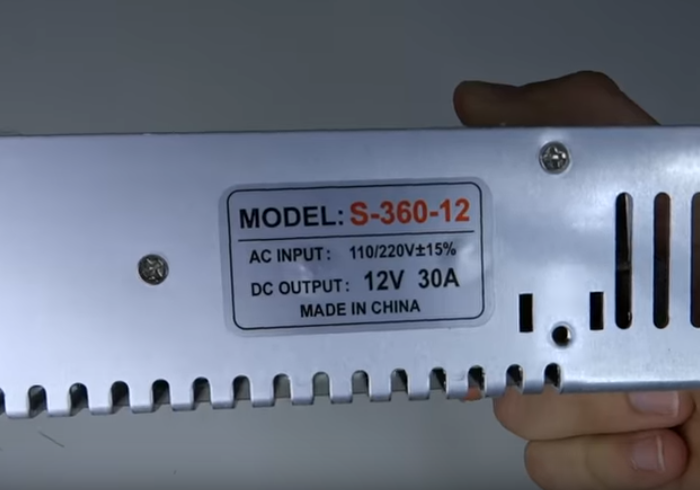

  • Блок питания 1
  • Разъем постоянного тока 1
  • Перемычки 14
  • Dremel 3000 1

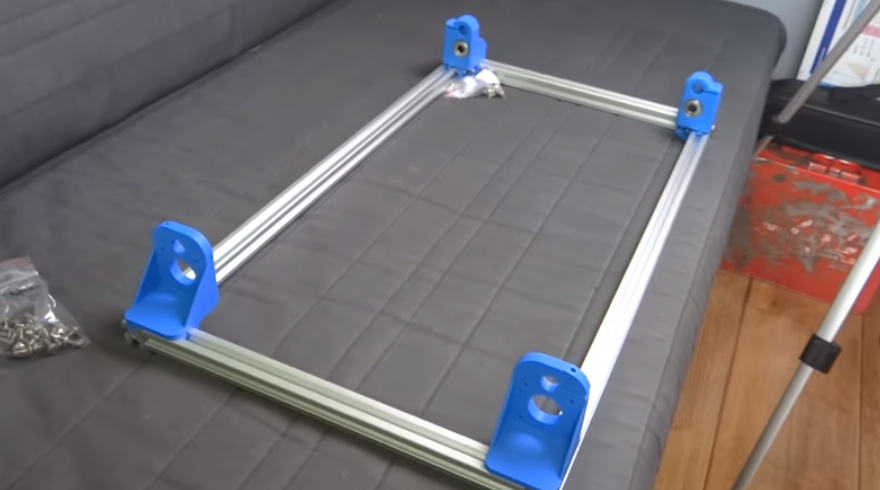

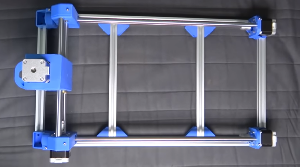

  • Алюминиевые профили 20х20мм длиной 600мм 2
  • Алюминиевые профили 20х20мм длиной 300мм 5
  • Стержень 12мм 310мм 2
  • 12мм стержень 530мм 2
  • 12мм пруток 140мм 2
  • Ходовой винт 500мм 2
  • Ходовой винт 280мм 1
  • Ходовой винт 120мм 1
  • 12мм линейный подшипник 12
  • 608zz подшипник 4
  • 5-8 мм 4
  • T гайка M5 34
  • Винты М6 х 25 мм 4
  • Винты M5 x 10 мм 34
  • Винты M5 x 16 мм 10
  • Винты М3 х 20 мм 8
  • Винты M3 x 12 мм 32
  • corner_connector.stl 12
  • z_axis_carriage.stl 1
  • clamp.stl 1

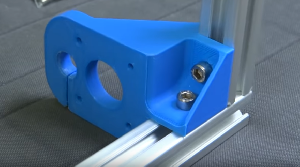

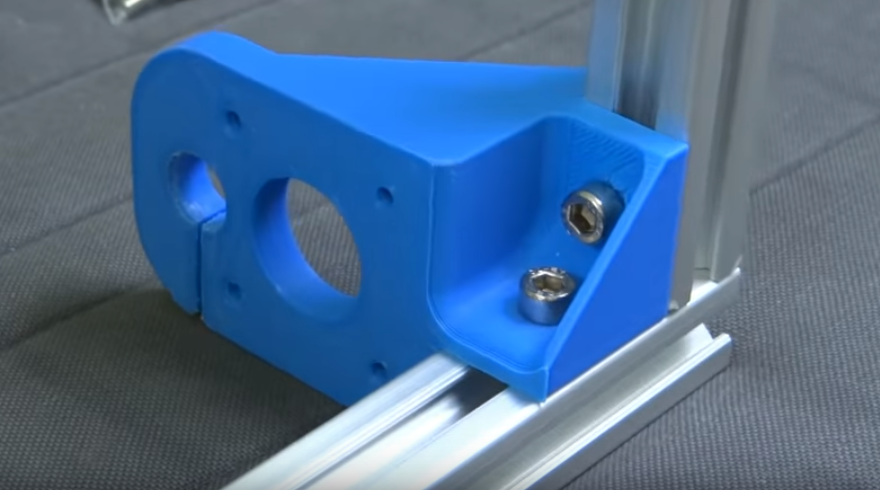

  • y_axis_motor_holder_left.stl 1
  • x_axis_carriage_left.stl 1
  • spindle_carriage.stl 1
  • y_axis_rod_holder_left.stl 1
  • y_axis_motor_holder_right.stl 1
  • x_axis_carriage.stl 1
  • y_axis_rod_holder_right.stl 1
  • case.stl 1
  • case_top.stl 1
  • coupler.stl 4

Где купить:

  • 500 мм длиной трапециевидного ходового винта 8 мм (2): https://goo.gl/7oGeV8
  • 300 мм длинный трапециевидный ходовой винт 8 мм (2): https://goo.gl/qh1jEH
  • 12 мм линейный подшипник (12): https://goo.gl/v6P5DC
  • Соединитель от — 5-8 мм (5): https: // goo.gl / as5cJ2
  • Т-гайка (50): https://goo.gl/gtL3Z8
  • Винты: https://goo.gl/2USpv5

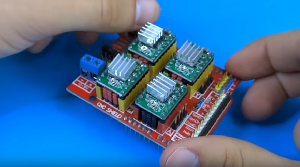

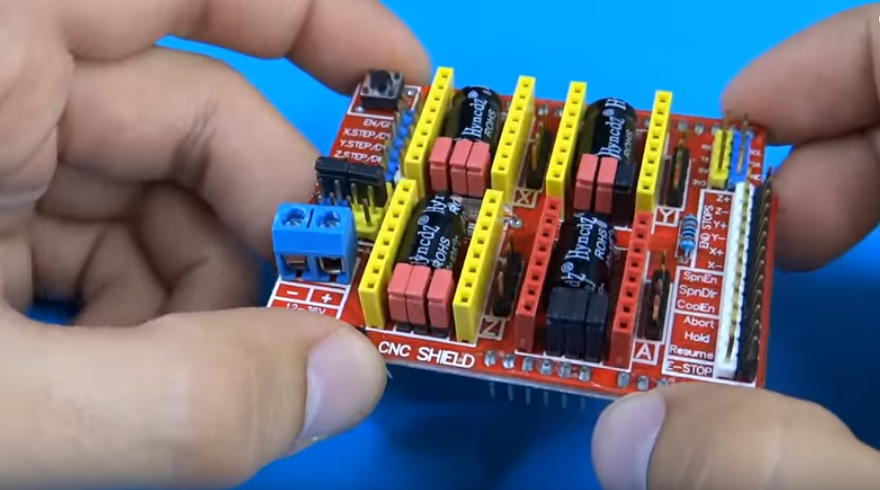

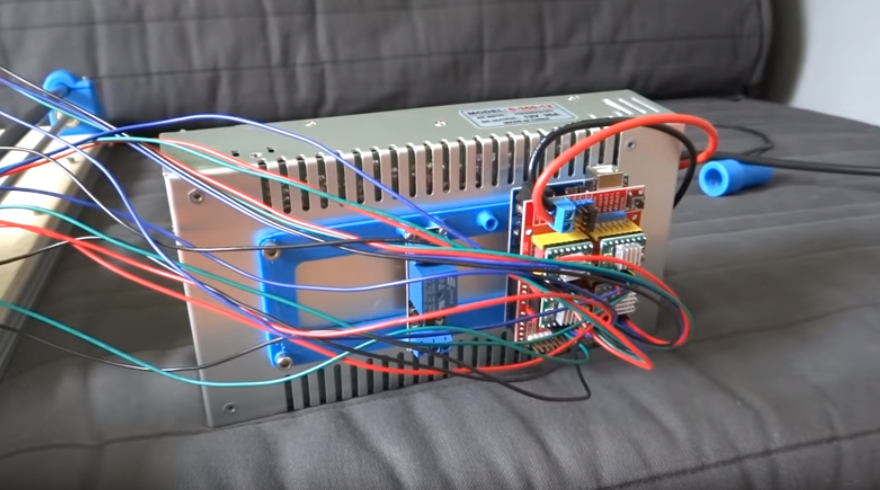

  • Arduino + плата ЧПУ + шаговые драйверы: https://goo.gl/CXwEkG
  • Блок питания: https://goo.gl/r9vfmF
  • Шаговые двигатели (4): https://goo.gl/LS9UAd
  • Реле 5В: https://goo.gl/mgPM9M
  • Переключатели: https://goo.gl/Xc2964

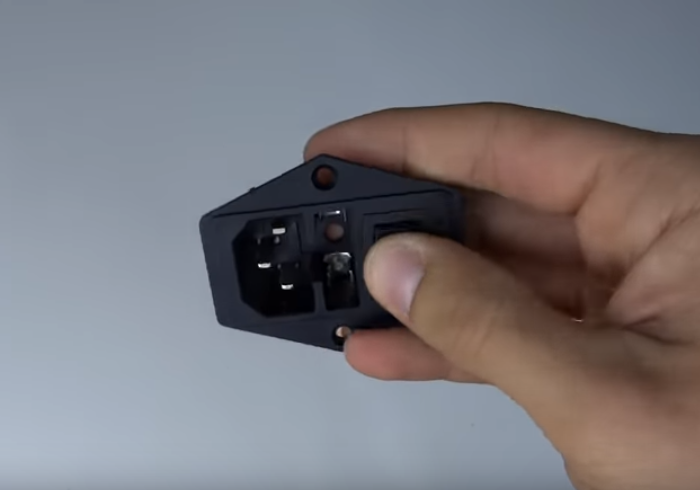

  • AC Разъем IEC с переключателем: https://goo.gl/9NJkKh

Прошивка для ЧПУ:

https://github.com/grbl/grbl

Настраивается аналогично лазерному граверу

https://www.thingiverse.com/thing:3004773
