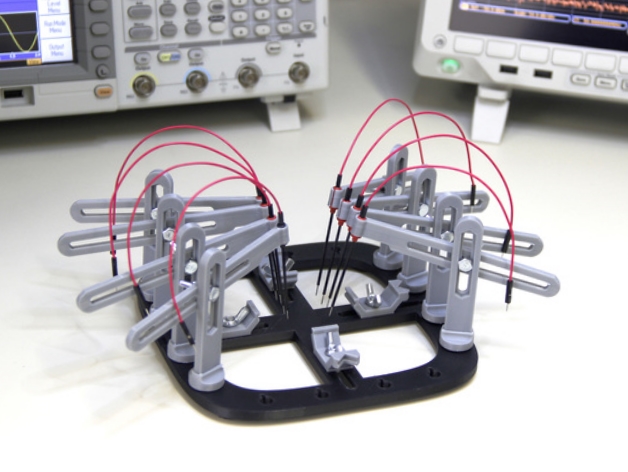

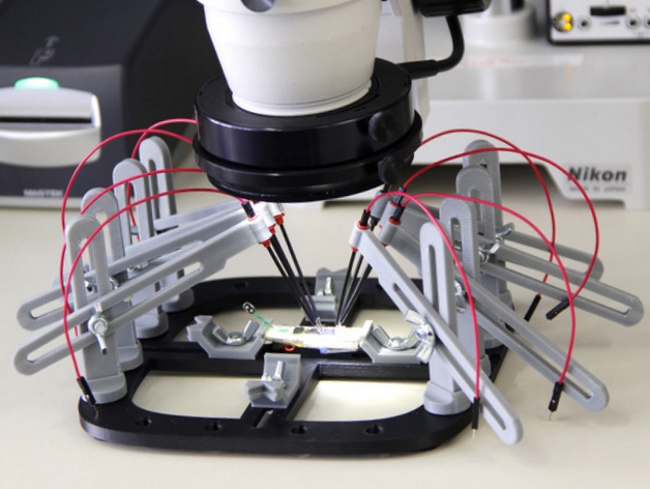

PCB паяльная станция для микропайки, тестирования электроники и микросхем
- 3500 руб. Заказать
- Просмотрено 9904
- Скачано 2526
- 3D-принтер
- Материал ABS пластик (+стекловолокно) (Основание: 0.25 мм, 110 мм/с, 20%), ABS пластик (+стекловолокно) (Остальное: 0.19 мм, 90 мм/с, 60%)
- Толщина слоя (разрешение) 0.19 мм
- Наличие поддержек Есть
- Диаметр сопла 0.4 мм
- Заполнение 20-50 %
- Общее время печати 220 мин.
- Объем 120 см3
- Толщина вертикальной стенки (периметр) 1.2 мм
- Толщина основания детали 1 мм
- Толщина горизонтальной стенки (крышка) 1 мм
- Стиль заполнения Линиями
- Скорость печати 90-110 мм/с
Паяльная станция предназначена для работы с микропаяльниками, для точной пайки электроники. Будет необходима для инженеров, робототехников и людей которые увлекаются электроникой.
Сборка является очень простой. Дополнительно вам понадобится:
1. Болт с шестигранной головкой 5х12 мм — 12 шт.
2. Барашек 5 мм — 12 шт.
3. Силиконовые прокладки

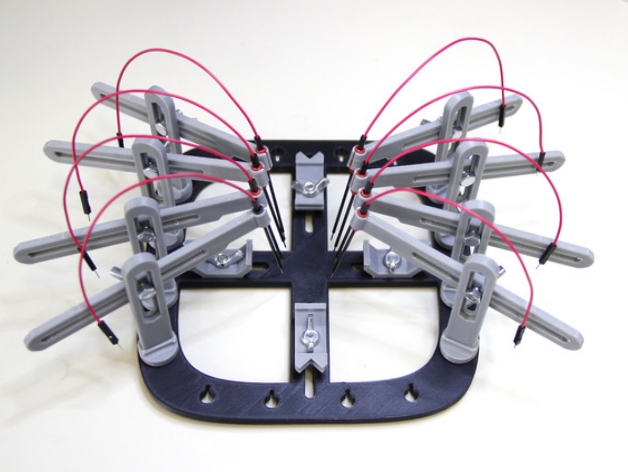

Процесс сборки паяльной станции_v2:
1. Подложите силиконовые прокладки под основание, что бы придать конструкции устойчивость

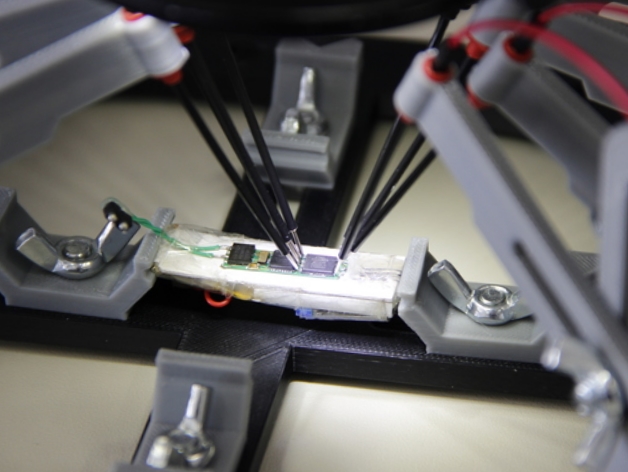

2. Соберите держатели печатных плат, прикрутив их к основанию с помощью 4-х болтов и барашков.

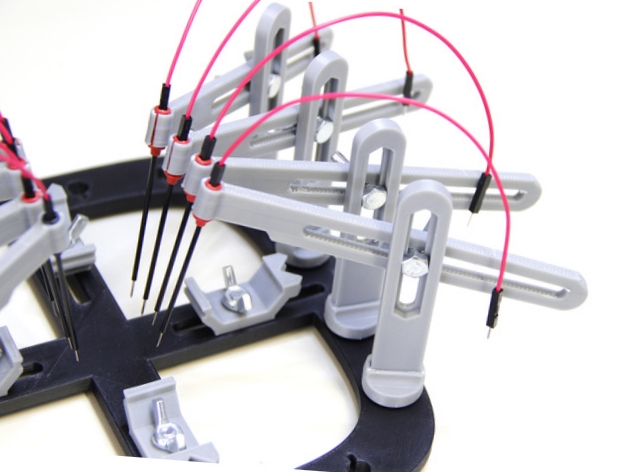

3. Соберите держатели микропаяльников. Сначала необходимо установить крепление для вертикального составляющей держателя, затем прикручиваем горизонтальную составляющую.
4. Установите микропаяльники. Если ваши будут большего диаметра, необходимо будет скорректировать размер крепления.
5. Дополнительные аксессуары, можно взять из паяльной станции_v1.
6. Наслаждайтесь!!!)))
by author http://www.thingiverse.com/giufini/about
